Küülalise soovil avapauk toredast kilbiskeemist. Tegin olemasolevast tõmmise, et mingeid andmeid kaasa ei tuleks. Ei ole minu asi kellelegi näpuga näidata.
Alustaks näiteks siseneva PEN-i ühendusest. Skeemi järgi ühendub N-ile. Peaks aga kuhu? Siis, kus on PE ja N-i ühenduspunkt? Ok, vb olla teisel lehel. Kuid loogiliselt peaks olema TN-C sisestuse juures. 40 A liini taga on 52 kW. Nunuh.
Liigpingekaitse (piiriku) ühine juht ühendub kuhu? Aga peaks?
Rikkevoolukaitsete skeemid on ikka eriline tase jne jne.

[Küülaline]

Siin on jah, kunn24 poolt loetletud vead kõik olemas. Võimsus 52 kW ja 40 A pealüliti iseenesest ei ole viga, kuna tegu on eramaja kilbiga, mille peakaitse liitumiskilbis on kindlasti väiksem, kui 40 A. See on nn installeeritud võimsus, kus kõigile pistikupesade liinidele on arvestatud 2 ja 3 kW, ning kõik on kokku liidetud. Seal peaks teine number ka juures olema - arvutuslik võimsus - vastavalt peakaitsele või kilbi max võimsus vastavalt pealülitile. Ühendus maandusele on näitamata, kuna PEN lahutuspunkt üldiselt maandatakse.
Liigpingepiirikute tähistus peaks olema tüüp T1+T2 (mitte klass ja võiks ka parameetrid olla).
RVK kummaline tingmärk ei ole otseselt viga.
Huvitav, mis aasta projekt see on, kui kaablid on PPJ?

[EH.INS.]

Mis te mehed siin jama ajate???
Küsige T25 käest - ta sõbral on kohe teile õige vastus anda - kõik mis te siin arutate on ju täielik jama...

[Urmas]

Mis te mehed siin jama ajate???
Küsige T25 käest - ta sõbral on kohe teile õige vastus anda - kõik mis te siin arutate on ju täielik jama...

Sellise sinu postituse kohta oleks mõned aastad tagasi tulnud kaks lehekülge arvamusi su isikuomaduste(hallrakkude olemasolu) kohta.

[EH.INS.]

Mul ükskõik - ei huvita

[kunn24]

RVK kummaline tingmärk ei ole otseselt viga.
Huvitav, mis aasta projekt see on, kui kaablid on PPJ?

Räme viga, kuna N on järjest katkestatud jne. Ei ole töötav skeem üldse, selle järgi reaalselt ehitada ei saa. Projekti "inseneri" käekiri oli selline, et kilbis olid ca 25 mm2 jaotuskaablid.
Aastast kuskil 2010.

Trollimistele vahepalaks toimiv kilbiskeem (aastast 2013), RVK on õigesti ja toimivalt lahendatud, lisaks 1-f tarbijad jagatud kenasti faasidele, arvutatud pingelangud:

[Küülaline]

N on järjest katkestatud ... selle järgi reaalselt ehitada ei saa

Kui kilbi ehitaja samasugune tegelane on siis küll. Ma arvan, et see projekteerija tahtis eriliselt tähelepanu juhtida, et N ka läbi RVK läheb, ainult natuke ebaõnnestunult.
Sellel teisel skeemil on see viga, et ühefaasilised tarbijad on 4-pooluselise RVK taga, mis on ebasoovitav.

[kunn24]

Eriline tähelepanujuhtimine vigase skeemina- see kõlab huvitavalt, : Sisuliselt peab ehitaja sel juhul olema projekteerijast targem.

[Küülaline]

[kunn24]

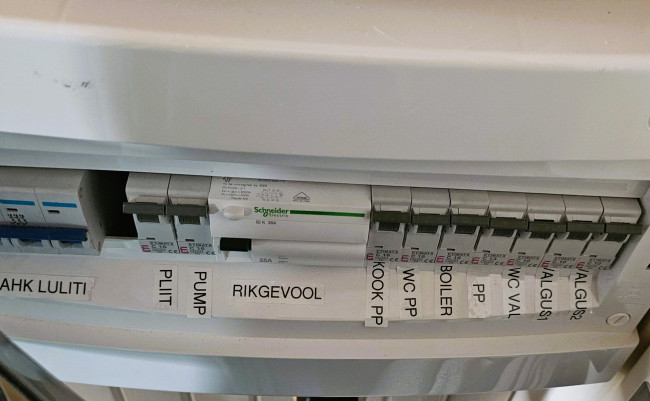

Puutekaitses tundub moodulilaiune auk sees nn LAHK LÜLITI juures. Sildid on tõenäoliselt trükkinud slaavi päritolu tegelane. Kuid üldiselt arusaadav, mida taheti öelda.

[Küülaline]

Olgu slaavi või mistahes päritolu, isegi GoogleTranslate peaks ju aitama, kui tahtmist on. Aga see auk on muidugi viga, mis auditit ei tohiks läbida.
Ja jälle muidugi see, mille vastu mina võitlen - neljapooluseline RVK ühefaasiliste gruppide ees.

[Äärenurk]

Olgu slaavi või mistahes päritolu, isegi GoogleTranslate peaks ju aitama, kui tahtmist on. Aga see auk on muidugi viga, mis auditit ei tohiks läbida.
Ja jälle muidugi see, mille vastu mina võitlen - neljapooluseline RVK ühefaasiliste gruppide ees.

Eelistad kombikaitsmeid?

[Küülaline]

Eelistad kombikaitsmeid

Üldiselt jah, siis on nagu muiste - igal grupil oma kaitse. Aga miks ka mitte igale faasile kahepooluseline RVK ja nende taga siis grupikaitsed.

[trebla]

no aga igale liinile oma liigpingekaitse.. ? kui juba panemiseks läheb..?

[dumbuser]

Olgu slaavi või mistahes päritolu, isegi GoogleTranslate peaks ju aitama, kui tahtmist on. Aga see auk on muidugi viga, mis auditit ei tohiks läbida.
Ja jälle muidugi see, mille vastu mina võitlen - neljapooluseline RVK ühefaasiliste gruppide ees.

Mul pole aimugi kes selle kirja sinna soperdas aga kurat loe rsk juhendit ja saa teada, et päriselt on ka olemas võimalus kogu see plära väiksemate tähtedega teha ja siis mahub ära.
RVK kohta aga ei oska öelda. Vabalt võib olla, et tegijal oli räigelt raha vaja ja klient oli ka kooner ja siis siuke asi käiku läks, sest see on kõige odavam. Ainult üks RVK. Aga võib ka olla, et tegijal on null kogemst ja ega ta väga aru ka ei saa milleks see RVK üleüldse seal on.

Mul oli paar nädalat tagasi juhus kus tuli DALI juhtimisega lambile panna push-dim, sest DALI on üsna kirves ja täiesti mõttetu asi kuskil korteris üksiku lambina ja vist kõik DALI dimmerid saavad ka push-dim teemaga ilma mingite süümekateta hakkama. Juhiti seda lampi aga kahe tavalise veksliga. No kui raske siis on kahe veksli asemel panna vedrulüliti ? Sai kokku lepitud, et tööks läheb reede lõunal. Enne kündsin poodi ostsin vajalikud lülitid (sest sobivat vedru ma sinna ei leidnud ja lüliti hind oli kah kõva 6 raha tk) ja siis hakkasin peale. Esimene lüliti oli nii nagu veksel ikka, kolm otsa kõik eri värvi isolatsiooniga. Isegi ko/ro soont ei olnud, et noh tundus nagu päris. Teise lüliti juures läks mõte sassi. Et miks kurat seal neli otsa on ? No vbl on mingi rats tehtud. Mitu aega mõtlesin, et mis krdi asi see on. Ja lõpuks ei jäänud muud üle kui võtsin kõik otsad lahti ja mõõtmisega sain aru, et see on ristlüliti. Mis aga tähendas, et seal on vähemal üks veksel kuskil veel kuigi mulle raiuti nagu lapsele, et selle lambi jaoks on ainult kaks lüliti ja mitte millimeetritki enam. Kuna igasugu pedaale ja kange oli lahedalt siis läks õige asja leidmiseni pisut aega. Napilt oleksin ka hakanud kaablit generaatoriga taga jama. Õnneks oli pood veel lahti ja ma sain ka kolmanda lüliti tuua. Joppima ajas küll, sest see pood oli ainuke mis pakkus kohapeal kohe JUNG'i impulsslülitit (aga vbl ma lihtsalt ei osanud otsida) ning poe ja paigalduskoha vahet sõitmiseks läks reede õhtul umbes 40 minutit. Aga ... Ei uusarenduse värske omanik ega ka sisekujundaja ei teadnud mitte midagi sellest kolmandast lülitist ja kui ma sellest rääkisin siis enne oma silmaga veendumist peeti mind lihtsalt lollakaks. Vabandust kui nüüd teemast väga mööda läks.
