Külakiige ehitamine (võll, laagrid)

[kiigumees]

Tervitus, plaan ehitada külakiik, 100% palgist.

Küsimus - kas tohiks seda teha märjast, äsja langetatud ja kooritud kuusepalgist? Lugedes foorumeid sain teada, et isegi palkmaju tehakse mõnikord märjast puust aga endal see hirm, et kuivamise etapis ehk mõned tähtsamat sõlmed mängivad aja jooksul - näiteks võlli kinnitus laagritele on üsna täpne asi. Äki paari aasta pärast asi kiivas? Või kuidas arvate?

Põhipalgid ca 5 m, 19-25 cm läbimõõt.
Tänud!

[lMaxl]

Märjast palgist kiige tegemine pole mõistlik. Oleneb muidugi kiige konstruktsioonist, aga tappühendused ja sisselõiked kuivavad ebatäpseks igal juhul. Pead arvestama võimalusega, et saad hiljem ühendusi üle pingutada.

Max
Puutööd

[kiigumees]

Tegutsemistuhin suur aga ilmselt tundub jah mõistlik lasta siis kuivada.
Samas võibolla tappidest üldse pääseks kui kasutada spets kinnitusi sõlmede sidumiseks...analoogsed mida kasutatakse elektriõhuliinide ehitamisel puitmastide toestamiseks. tapiga aga lollikindlam ja tugevam.

[kiigumees]

Tere

Nii, palgid nüüd kuivanud ca aasta. Põhiküsimuseks on, kuidas lahendada võll ja selle sidumine püstpostidega. Olen kohal käinud ja vaadanud erinevaid lahendusi, kuid niipalju kui on kiikesid on ka erinevaid lahendusi, kõik tunduvad olema nagu spetsiaalselt kiige jaoks tehtud, mõned kehvemad ja teised paremad, kuid liigselt keerulised. Kuidas aga ise lahendada ei oska kuidagi läheneda. Mõte oli kasutada mõnda olemasolevat muuks otstareks mõeldud mehaanilist lahendus/ülekannet, aga ei suuda ka miskit leida.

Kas oskate anda mõtteid, kuidas seda võiks lahendada? Variant on muidugi minna joonistega metalli töökotta ja lasta teha eritellimus aga enne uuriks veel võimalikke variant, et kuidas ise leiutada?

[Naabrivana]

Meie lahendasime asja lihtsalt kiigu võllil.
Tegime palgi otstele kausid ca 10 cm kõrguse äärega. Kuna tegemist oli taastus remondiga, siis vanast võllist saime raudpulgad 30 mm läbimõõduga ja ca 1m pikad.
Puurisime võlli otstesse augud ja tugedesse. Lõime kausi kiiguvõlli otsa, tõstsime kiigu paika ja lõime raudpulgad tugipostidest läbi kiiguvõlli.
Kiiguvõlli remondi pilte leiad ka siit https://picasaweb.google.com/grillmeist ... Tehtud2010

Külakiigu teeb omapäraseks tema kiiks, igal külakiigul peab olema kiiks kuulda kiikumisel, siis on ta ikka oma.

[kiigumees]

Tänud vastuse eest.

Ehk siis raudpulgad lõite võlli sisse ettepuuritud aukudesse "nagu naelad" ja võlli teine ots oli püstpalki puuritud augu sees, s.t toimub keerlemine püstpalgi ja raudpulga vahel otseses kontaktis? See tundub lihtsaim variant ja kaalun ka see niimoodi lahendada. Iseküsimus, et kui suur see kulumine püstpalgi sees on, s.t äki vajub aja jooksul kiikuv osa kreeni vms...?

Kui sügavale võlli sisse Teil augud puuritud olid? Ja kuidas see raudpulk fikseerub et ta välja ei hakkaks ennast keerama?

Väike kiiks on teretulnud;)

[Naabrivana]

Püstpostidesse on pandud metalltorud, millele on nö kõrvad külge keevitatud. Metallpulk läheb siis läbi toru ja otsapidi palki. Augud palgi otstesse puurisime nii sügavad kui pikk oli puur. Seda paremini kiiguvõll kannab, mida pikemalt on raudpulk sinna sisse löödud ehk seda väiksem on murdenurk.
Pulgad ei tule selle pärast välja, et kiigu rakus on ülevalt alla ja eks see raud läks ka suht tihedalt puusse. Püstposti ja kiiguvõlli vahele panime veel ka raudtorujupid, et kiik oleks parajal kaugusel püstpostist. Samas kui kardad, et pulk välja tuleb, siis võid neile torujuppidele, mis sinna vahele sai, augu sisse puurida ja mutri peale keevitada ning saad hiljem poldiga ära selle fikseerida.

[lMaxl]

...Nii saab ja töötab hästi, seniks kuniks vaja kiike remontida. Parem oleks kiige postidele teha lukuga sisselõiked- saab kiige remondiks välja tõsta ja võlli loks takistada võlli treitud soone lukuga, posti välisküljele.

...kuskil Hiiumaal


Max
Puutööd

[kiigumees]

Püstpostidesse on pandud metalltorud, millele on nö kõrvad külge keevitatud. Metallpulk läheb siis läbi toru ja otsapidi palki. Augud palgi otstesse puurisime nii sügavad kui pikk oli puur. Seda paremini kiiguvõll kannab, mida pikemalt on raudpulk sinna sisse löödud ehk seda väiksem on murdenurk.
Pulgad ei tule selle pärast välja, et kiigu rakus on ülevalt alla ja eks see raud läks ka suht tihedalt puusse. Püstposti ja kiiguvõlli vahele panime veel ka raudtorujupid, et kiik oleks parajal kaugusel püstpostist. Samas kui kardad, et pulk välja tuleb, siis võid neile torujuppidele, mis sinna vahele sai, augu sisse puurida ja mutri peale keevitada ning saad hiljem poldiga ära selle fikseerida.

Aga kui sügavale augu puurisite? S.t kui sügavale see võll ulatub?
Ja kui paksud need nn vitsad on, millega aisasid kinnitatakse.
Pean joonised tegema ja siis metallimeestelt tellima.

[Naabrivana]

Aga kui sügavale augu puurisite? S.t kui sügavale see võll ulatub?
Ja kui paksud need nn vitsad on, millega aisasid kinnitatakse.
Pean joonised tegema ja siis metallimeestelt tellima.

Võlli augu puurisime nii sügava kui pikk puur oli, seega ca 40 cm. Kokku läks umbes 1 meetrine raud latt. Läbimõõduks umbes 25-30 mm.
Vitste all pead silmas neid, mis üle võlli on ja kiike üleval hoiavad? See oli minu mäletamist mööda max 3mm plekk.

[kiigumees]

Tere taas. Asjad pole kulgenud just valguse kiirusel, kuid see eest on palgid veel kuivemad:)
Kõige vastutusrikkam koht on vast see (lisaks raudvõlli kinnitamisele), kuidas aisad kinnitada nn võllipuu külge. Vaadates erinevaid kiikesid, mida olen külastanud, tundub vahel, et need on sinna kinnitatud nö ausõna peale...aga ometi ka töötavad...
Kuidas arvata sellisest kinnitusest?:



Kokku oleks selliseid kinnitusi 6 tk (vitsad 3 mm plekist). Midagi sellist:



Samas on variante, kus võllipuu sisse on puuritud aisade jämedused augud ja siis aisad läbi torgatud...mis võib mädanema minna? See oleks ka keerukas, eeldaks täpse nurga all puurimist...
Ja samas - millist nihkejõudu (kaalu) ca 10 mm vintlatt ristisuunas talub? Antud juhul tuleb neid kokku siis 12 tk. Aga seda vist polegi nii lihtne oletada...

[Naabrivana]

Mei kiigul on aisad otspidi võllipuuse tapitud. Umbes poole aisa sügavuselt ja nurgad ära lõigatud. Poitide pool viltu aisade sisse panek ei toimi. puuri kohe augud risti aisadega sisse.

Kui aisa otsad sisse tapid, siis vähenb ka külgedele kõikumise oht, ehk see rist mis sul kiigu eestvaatel on jääks ära.

[kiigumees]

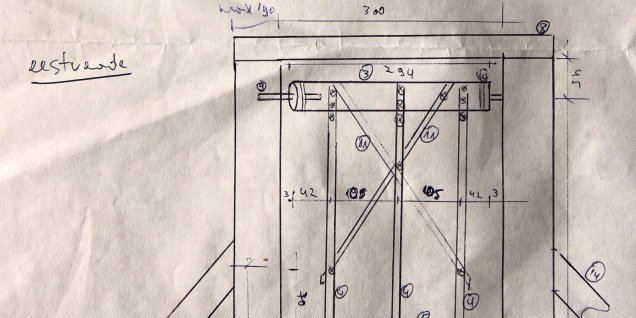

Kiiruga tehtud joonis - jah, poldid ikka aisadega kindlasti risti.

[Naabrivana]

Tapinad ikka võlli peale natuke sisse. Seda nüridam tuleb ka see nurk kiigu platvormilt võlli puule.
Meil on need tapi kohad ära õlitaud - läbitöötnud MTZ- tüüpi traktori õliga. Kindlasti pead jälgima, et see õli oleks vähemalt viimased 10 aastat traktorist vahetamata olnud

[kiigumees]

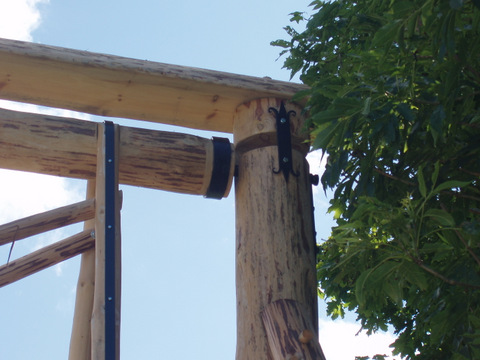

Et siis nii, nagu Maxi postitatud fotol? See oleks vast teostatav. Järgmine nädal saab sepikojast metalldetailid ka kätte. Maxi viidatud võllilahendus on ka minumeelest üsnagi kaval.
Traktoriõliga tuleb probleeme, eks peab ikka poes käima

[Naabrivana]

MAX-i idee on tõesti hea ja reaalselt teostatav.
Kui õli ei leia, siis mõnel külamehel tavotti ikka on

[kiigumees]

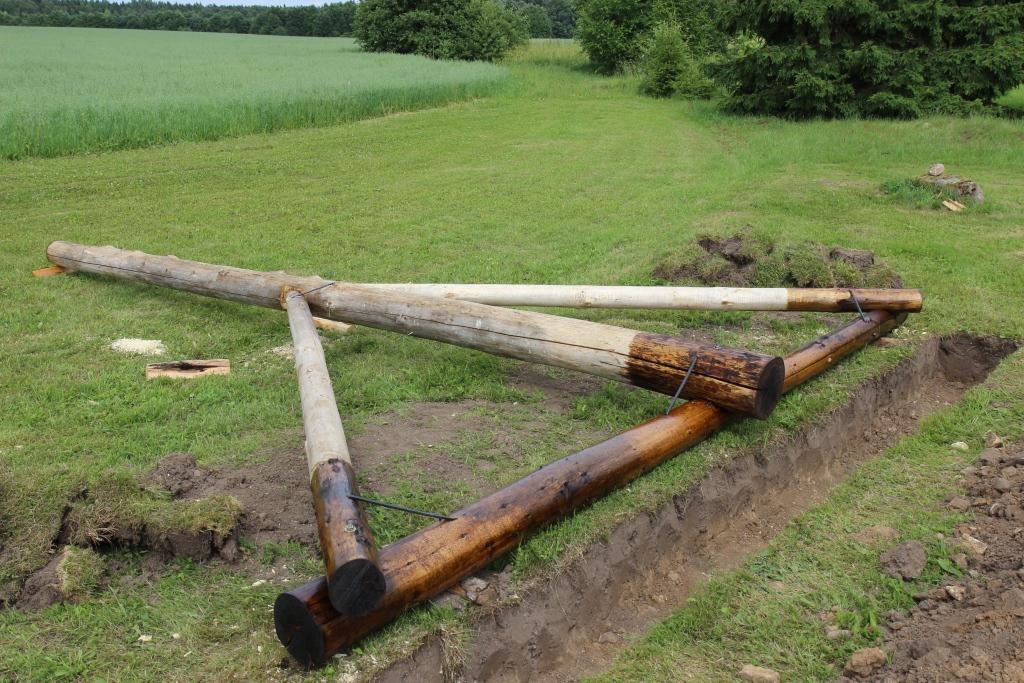

Ühtteist nüüd ka valmis:



Sepikojast metalldetailid ka käes. Võll on läbimõõduga 30 mm. Kas siis võllipuusse oleks mõtekas puurida auk ka 30 mm või 31? Ei tahaks, et võlli nö sisse lüües juhtub, et kiilub kinni ja siis ei liigu ei edasi ega tagasi. Samas võlli ots sai hästi kergelt ka koonusesse.
Piki võllupuu telge sirgelt puurimine 40 cm on ka...põnev:)

[Naabrivana]

Puuri võlliauk 30-se puuriga. Parem kui ta alguses ei loksu ja eks aeg teeb kah lõpuks oma töö, st hakkab loksuma. Kui vaja välja võtta võlli, siis keerutad torutangidega välja.
Seda pole vaja karta, et ta viltu sisse läheb, eriti kui ots veel kergelt koonuses on.

[sashaobrok]

Kunagi baltic boldis ilmajuttu vestes jäi meelde tarkuseiva, et keermelatid on umbes poole sitemast metallist ja seega nõrgemad kui sama jämedusega poldid.

[kiigumees]

Ehituspoes on reeglina nn tavaline keermelatt tugevusega 5 (veidi siia sinna), aga on ka tugevdatud keermelatte tugevusega 8.8. Nendel on otste peal kollane täpp.

[kiigumees]

Võll läks 30 mm auku väga hästi, natuke toksimist.
Siin ka pilt viimasest seisust:

http://www.upload.ee/image/3430959/IMG_3571_-_Copy.JPG

[Naabrivana]

Võll läks 30 mm auku väga hästi, natuke toksimist.
Siin ka pilt viimasest seisust:

http://www.upload.ee/image/3430959/IMG_3571_-_Copy.JPG

[kiigumees]

Ja saimegi valmis. Esialgu testitud 5 inimesega.
Tänud Teile, kes viitsisid vastata.

Valik pilte näeb siit - https://plus.google.com/photos/10875657 ... 5298138414

[Naabrivana]

Ja saimegi valmis. Esialgu testitud 5 inimesega.
Tänud Teile, kes viitsisid vastata.

Valik pilte näeb siit - https://plus.google.com/photos/10875657 ... 5298138414

[Kiri]

Tere kiigemeistrid!
Soovime kiigemeister- õpetajat oma kiige valmistamisele ühte Virumaa hiide. Soovime eriti vanamoodsat kohaliku moega kiiksuvat külakiike. Vajan kiigemeistri abi materjalide hinnapakkumise enne projekti taotlisvooru lõppemist 29.01.
