Temperatuur- ja niiskusanduri ühendamine
-
- Uus kasutaja
- Postitusi: 4
- Liitunud: 01 Dets 2022, 22:28
- On tänanud: 5 korda
Temperatuur- ja niiskusanduri ühendamine
Lugemata postitus Postitas Andrespoiss »
Seadmel endal on neli klemmi vasakult RT WS WS RT (mis need tähendavad?) aga kirjade järgi peaks kolmene kaabel sinna ühenduma.
Vasakul peaks olema niiskus ja paremal temp. andur.
-
- Ehituspenskar
- Postitusi: 6264
- Liitunud: 02 Veebr 2009, 22:46
- On tänanud: 84 korda
- On tänatud: 139 korda
Re: Temperatuur- ja niiskusanduri ühendamine
Lugemata postitus Postitas Küülaline »
-
- Ehituspenskar
- Postitusi: 10922
- Liitunud: 03 Veebr 2008, 14:02
- On tänanud: 3 korda
- On tänatud: 299 korda
Re: Temperatuur- ja niiskusanduri ühendamine
Lugemata postitus Postitas Kalvis »
-
- Regulaarpostitaja
- Postitusi: 53
- Liitunud: 16 Okt 2012, 14:54
- On tänanud: 3 korda
- On tänatud: 3 korda
Re: Temperatuur- ja niiskusanduri ühendamine
Lugemata postitus Postitas siim514 »
Kaabel on tavaliselt ühte värvi, nii et pole väga vahet, mis värvi ta just on, peaasi et muud parameetrid sobivad rakendusega. Kaabli sees olevad üksikud sooned (juhtmed) võivad (aga ei pruugi) olla värvikoodiga.
Ühesõnaga kui pole teada, mis kaablit kasutatakse ei sa ka oletada, mis värvi soon kuhu minna võiks.
-
- Uus kasutaja
- Postitusi: 4
- Liitunud: 01 Dets 2022, 22:28
- On tänanud: 5 korda
Re: Temperatuur- ja niiskusanduri ühendamine
Lugemata postitus Postitas Andrespoiss »
Tere!
On skeem nii seadele kui minu arvates ühele andurile aga ma ei oska seda lugeda. Laadisin need üles. Kas oskate aidata?
https://www.dropbox.com/scl/fo/6cofo9hh ... w5ltonod3n
-
- Ehituspenskar
- Postitusi: 6264
- Liitunud: 02 Veebr 2009, 22:46
- On tänanud: 84 korda
- On tänatud: 139 korda
Re: Temperatuur- ja niiskusanduri ühendamine
Lugemata postitus Postitas Küülaline »
-
- Ehituspenskar
- Postitusi: 5012
- Liitunud: 28 Jaan 2016, 10:35
- On tänanud: 97 korda
- On tänatud: 247 korda
Re: Temperatuur- ja niiskusanduri ühendamine
Lugemata postitus Postitas ping »
Esimesel pildil on näha termokaitse ja punkt juhendis 6 on kirjas, et see on 150C termokaitse/tulekahjukaitse.
Joonisel on tavalise Sawo elektrikerise juhtploki skeem, millele ei ühendata külge niiskuseandurit.
Kui kasutada aurugeneraatoriga kerist vastava juhtplokiga, siis tollele juhtplokile käib küll niiskuseandur külge.
-
- Uus kasutaja
- Postitusi: 4
- Liitunud: 01 Dets 2022, 22:28
- On tänanud: 5 korda
Re: Temperatuur- ja niiskusanduri ühendamine
Lugemata postitus Postitas Andrespoiss »
Esmalt, suur tänu vastuste eest! Ma postitasin esimest korda foormuisse. Seni olen ise hakkma saanud. Elekter omasid ei löö aga ...Andrespoiss kirjutas: ↑01 Dets 2022, 22:39 Oskab keegi öelda kuidas ühendada kuuma ja niiskusandur? Mis värvi kaabel kuhu?
Seadmel endal on neli klemmi vasakult RT WS WS RT (mis need tähendavad?) aga kirjade järgi peaks kolmene kaabel sinna ühenduma.
Vasakul peaks olema niiskus ja paremal temp. andur.
Paistab, et eelinfo oli natukene vuffel. Internet!
Võtsin seadme lahti ning seal on pilt oluliselt selgem. Näen mõlema anduri ühendusklemme. Jant on ainult see, et temp. anduril (FII) on neli soont. Hetkel käes on kolmene silikoon kaabel. Vean ühe ühe liini kõrvale.
Olen asjast õigesti aru saanud?

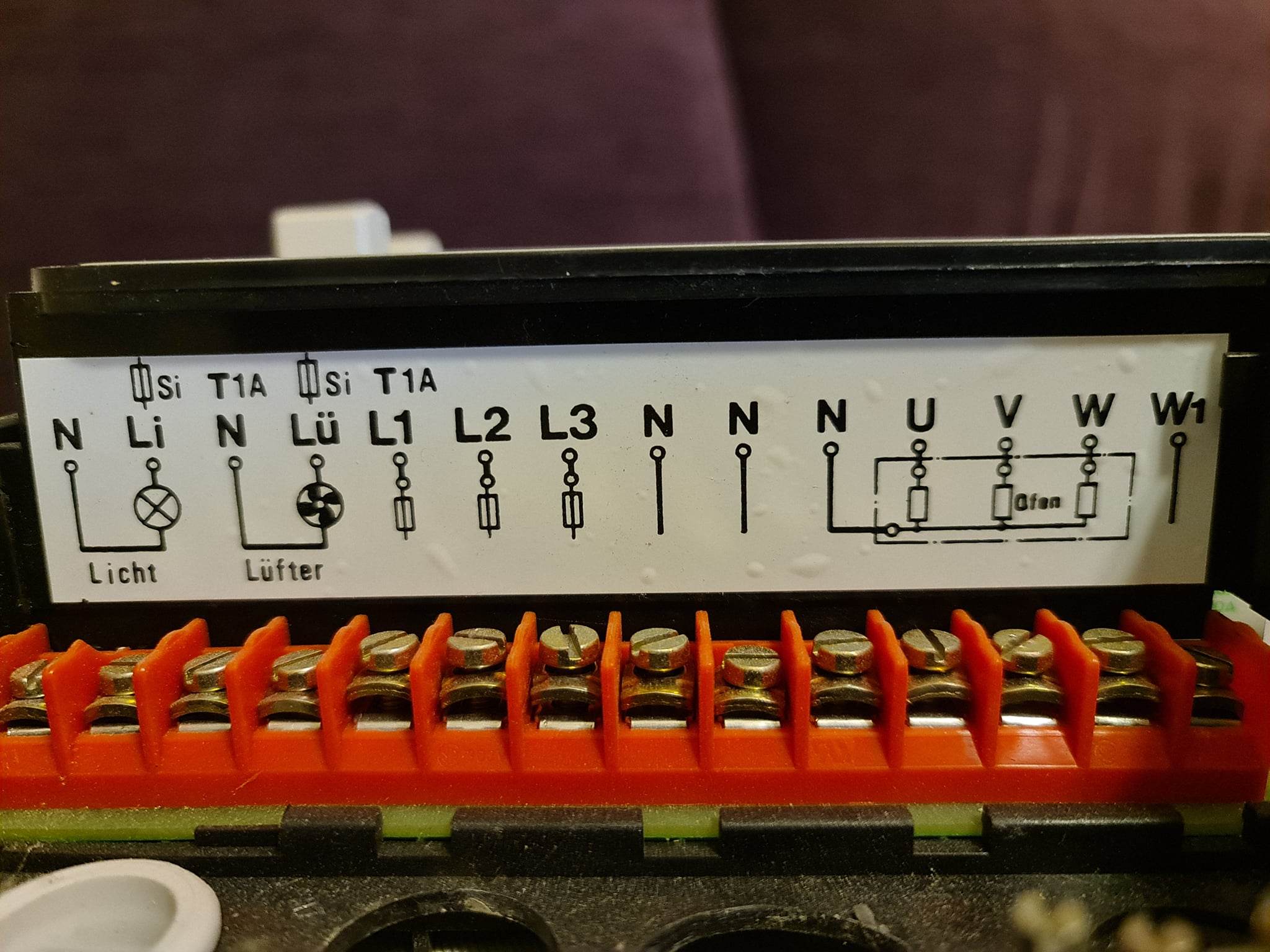

Kui juba küsin siis lisasin teise pildi lisaks - kuidas keris ühendada? Et ma sauna kohe maha ei põletaks siis näen on siin nii spetsid vanad koos, et julgen küsida!
Nagu ma aru saan siis viiendast klemmist sisse tuleb - L1 FAAS, L2 FAAS, L3 FAAS, L NULL, L MÄTAS ?
Välja läheb kerisesse - NULL, L1 FAAS, L2 FAAS, L3 FAAS, W1 MÄTAS ?
Võib?
-
- Ehituspenskar
- Postitusi: 6264
- Liitunud: 02 Veebr 2009, 22:46
- On tänanud: 84 korda
- On tänatud: 139 korda
Re: Temperatuur- ja niiskusanduri ühendamine
Lugemata postitus Postitas Küülaline »
-
- Ehituspenskar
- Postitusi: 2577
- Liitunud: 11 Veebr 2018, 14:45
- On tänanud: 35 korda
- On tänatud: 92 korda
Re: Temperatuur- ja niiskusanduri ühendamine
Lugemata postitus Postitas kunn24 »
Anduri kaabel vaheta 4-soonelise vastu (või 2x 2- või 3- sooneline), kui ei mõista klemmplaadilt uurida ja mõõta, kas on mõni klemm sama raja peale ühendatud.
-
- Ehituspenskar
- Postitusi: 5012
- Liitunud: 28 Jaan 2016, 10:35
- On tänanud: 97 korda
- On tänatud: 247 korda
Re: Temperatuur- ja niiskusanduri ühendamine
Lugemata postitus Postitas ping »
Termokaitse kaitseb põlenguohu eest ja katkestab kerise toite ruumitemperatuuri ületamisel aga termoanduri F1 järgi reguleeritakse ruumi temperatuuri.
Need on erineva pingega ahelad ja kokku ei tohi neid ühendada.
Nagu näha, siis plaadil pole teise anduri F2 ühendamise klemmegi ja seda pole kuskile ühendada.
(Mälu järgi läheb F2 kasutusse siis, kui kasutatakse aurugeneraatoriga kerist.
See peaks olema ca 16 aastat vana juhtmoodul, sest mäletan et mingi 15 aastat tagasi uurisin nende juhtplokkide hingeelu ja võtsin omale hoopis Harvia juhtmooduli ning Sawo kerise kasutusele.)
-
- Uus kasutaja
- Postitusi: 4
- Liitunud: 01 Dets 2022, 22:28
- On tänanud: 5 korda
Re: Temperatuur- ja niiskusanduri ühendamine
Lugemata postitus Postitas Andrespoiss »
Kutsun kindlasti paberitega elektriku ühendama!ping kirjutas: ↑12 Dets 2022, 00:07 Siin pildil on ka näidatud, et 4 soonelise kaabli 2 soont tuleb ühendada termokaitsmele ja 2 soont termoandurile.
Termokaitse kaitseb põlenguohu eest ja katkestab kerise toite ruumitemperatuuri ületamisel aga termoanduri F1 järgi reguleeritakse ruumi temperatuuri.
Need on erineva pingega ahelad ja kokku ei tohi neid ühendada.
Nagu näha, siis plaadil pole teise anduri F2 ühendamise klemmegi ja seda pole kuskile ühendada.
(Mälu järgi läheb F2 kasutusse siis, kui kasutatakse aurugeneraatoriga kerist.
See peaks olema ca 16 aastat vana juhtmoodul, sest mäletan et mingi 15 aastat tagasi uurisin nende juhtplokkide hingeelu ja võtsin omale hoopis Harvia juhtmooduli ning Sawo kerise kasutusele.)
Kerisel endal auru funktsiooni ei ole. Kuna andurite F1 ja F2 asemel on F2 ja F3 siis see ajab veel enamgi segadusse. F3 on iga klemmi all midagi. F2 on andur kahe keskmise klemmi all.
Mulle tundub, et F3 on andur kus on temp. andur kahe keskmise all ning termokaitse kahe äärmise all. Lisasin pildi. Võib nii olla?
-
- Ehituspenskar
- Postitusi: 5012
- Liitunud: 28 Jaan 2016, 10:35
- On tänanud: 97 korda
- On tänatud: 247 korda
Re: Temperatuur- ja niiskusanduri ühendamine
Lugemata postitus Postitas ping »
Andrespoiss kirjutas: ↑12 Dets 2022, 20:46Kutsun kindlasti paberitega elektriku ühendama!ping kirjutas: ↑12 Dets 2022, 00:07 Siin pildil on ka näidatud, et 4 soonelise kaabli 2 soont tuleb ühendada termokaitsmele ja 2 soont termoandurile.
Termokaitse kaitseb põlenguohu eest ja katkestab kerise toite ruumitemperatuuri ületamisel aga termoanduri F1 järgi reguleeritakse ruumi temperatuuri.
Need on erineva pingega ahelad ja kokku ei tohi neid ühendada.
Nagu näha, siis plaadil pole teise anduri F2 ühendamise klemmegi ja seda pole kuskile ühendada.
(Mälu järgi läheb F2 kasutusse siis, kui kasutatakse aurugeneraatoriga kerist.
See peaks olema ca 16 aastat vana juhtmoodul, sest mäletan et mingi 15 aastat tagasi uurisin nende juhtplokkide hingeelu ja võtsin omale hoopis Harvia juhtmooduli ning Sawo kerise kasutusele.)
Kerisel endal auru funktsiooni ei ole. Kuna andurite F1 ja F2 asemel on F2 ja F3 siis see ajab veel enamgi segadusse. F3 on iga klemmi all midagi. F2 on andur kahe keskmise klemmi all.
Mulle tundub, et F3 on andur kus on temp. andur kahe keskmise all ning termokaitse kahe äärmise all. Lisasin pildi. Võib nii olla?
Ei näe kuskil tähistust F3?
F1 võib minna ka selle teise anduri külge, mis oli algses postis, sest tavaliselt termokaitse pannakse kerise kohale ja termoandur läheks lava kohale seinale, laval istudes õla kõrgusele.
Kahe keskmise klemmi alla ühendub termoandur (F1) ja äärmised on termokaitse "Fühler".
Seal värvi all peaks olema sellise kujuga aga 150C termokaitse:
https://www.oomipood.ee/product/tz_d_11 ... c_250v_10a
-
- Ehituspenskar
- Postitusi: 2577
- Liitunud: 11 Veebr 2018, 14:45
- On tänanud: 35 korda
- On tänatud: 92 korda
Re: Temperatuur- ja niiskusanduri ühendamine
Lugemata postitus Postitas kunn24 »
Termokaitse- thermischer Schutz
-
- Ehituspenskar
- Postitusi: 5012
- Liitunud: 28 Jaan 2016, 10:35
- On tänanud: 97 korda
- On tänatud: 247 korda
Re: Temperatuur- ja niiskusanduri ühendamine
Lugemata postitus Postitas ping »
See on mingi "siseringi kiiks" et omad saavad aru aga teised ei pea mõistma.
Ka Harvia juhtautomaatika paigaldusel olid samad probleemid elementide tähistusega.
Ju siis keriste juhtmoodulid valmistati "sama kuuri all".
Re: Temperatuur- ja niiskusanduri ühendamine
Lugemata postitus Postitas saunad »
Andur F1 on temp. andur koos ülekuumenemiskaitsmega, nagu siin eespool juba kirjutati. Andur F2 on lisa temp. andur, kutsutakse ka lavaandur,sest paigaldatakse lisaks leiliruumi lava juurde. Kui on ühendatud anduri F1 ja F2, siis pult võrdleb temperatuure mõlemas mõõtepunktis ja vajadusel korrigeerib kerise tööd - kütab pisut rohkem või vähem. Aga tõepoolest, vaid õige pisut. Andur F1 on neljasooneline - täpsemini 2 soont temp. anduri ahela jaoks, ning ülejäänud 2 soont ülekuumenemiskaitsme ahela jaoks. Andur F2 on kahesooneline - vaid temp anduri ahel. Andur F3 on niiskusandur,ning seda kasutatakse koos aurutajaga ehk combi keriste korral aurutaja töö juhtimiseks. Andureid F2 ja F3 koos ei kasutata. Saab panna kas F1 + F2 või F1 + F3 kokku. Ilma põhiandurita F1-ta pult tööle ei hakka ja kuvab errorot,et ülekuumenemiskaitsme ahel katkenud.
