Terassi varikatuse tugitala

[marek356]

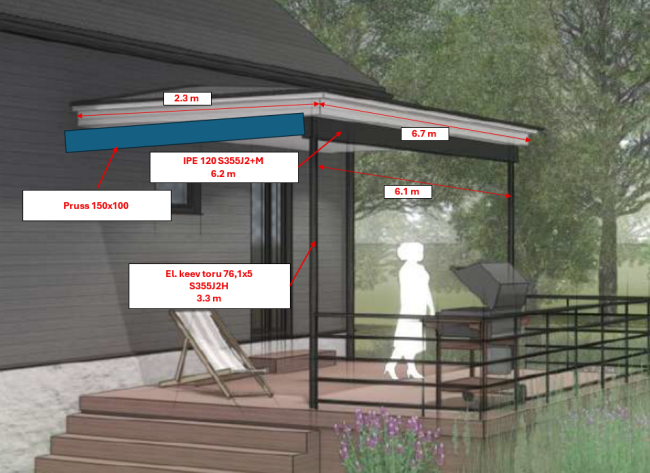

Terassi varikatus mõõtmetega 2.3 m x 6.7 m

Katuse kate on eterniit.

Pealt vaade

Terassi poolne tugi on planeeritud IPE120 S355 6.2 m, mis toetub otstest teras torule 76.1 diameetriga toru sein 5 mm samuti S355. Toru on 3.3 m pikk.

Katuse kaaluks sain 0.8 t, lume koorumst siis 2.3x6.7x1.5= 23 kN.

Kas IPE120 tala toestamiseks on piisavalt tugev või tuleks kasutada suuremat tala/poste?

[EH.INS.]

Krt - mis päev täna on...

Peab jälle kiitma selgelt esitatud küsimuste eest ja piltide lisamise eest!

1. Eterniit ei sobi sellele kaldele
Soovitaks min ühepoolse kaldega välja ja rullmaterjal (sisuliselt pole vaadeldav)
2. Lumekoormus pisut vale ja selliselt koormusi ei esitata
- Seal tekib lumekott
- Lumekoormus ei ole 1,5 kN
3. Terase keskkonnaklass välistingimustes C3
4. IPE 120 pole piisav - pakuks IPE160
3. Postiks soovitaks SHS profiili (ruutristlõikega toru) 80x80x3 - ühtib ka IPE 160 laiusega 82mm

Küsimus: Kuhu toetad postid? Koormus postil ca 21 kN ehk 2,1 tonni

Jõudu!

[marek356]

Suur tänu detailse vastuse ja soovituste eest!

Betoonist post vundament on planeeritud postide alla.

1.5 m pikkune ja 200 mm läbimõõdga toru, milles 1.3 m jääb pinasesse.

Umbes 0.8 m sügavuselt algab liiva kiht.

Toru sisse betoon C30/37 ja armatuuri vardad 4 tk 10 mm läbimõõduga.

Kas see on piisav?

[EH.INS.]

@ marek

Vastan homme (täpsemalt täna) / aega ei oska täpselt öelda mis ajal...
Niipalju ütlen, et 200mm on vähe - sinna ei mahu toru + vajalik armatuur + vahekaugused + kaitsekihid ära
Mis on soovitused seda natuke hiljem...

[EH.INS.]

@ marek

Vastan homme (täpsemalt täna) / aega ei oska täpselt öelda mis ajal...
Niipalju ütlen, et 200mm on vähe - sinna ei mahu toru + vajalik armatuur + vahekaugused + kaitsekihid ära
Mis on soovitused seda natuke hiljem...

Vabandan...Tõesti...
Homme teen ära

[EH.INS.]

Vastus:

Teadmata täpsemalt - alusliiva rohkem ei koorma kui 200kPa
Kuna kõik käib foorumi teel siis kasutame veel varutegurit 1,1
Min RB posti D oleks 384mm - ümardame 400-ni

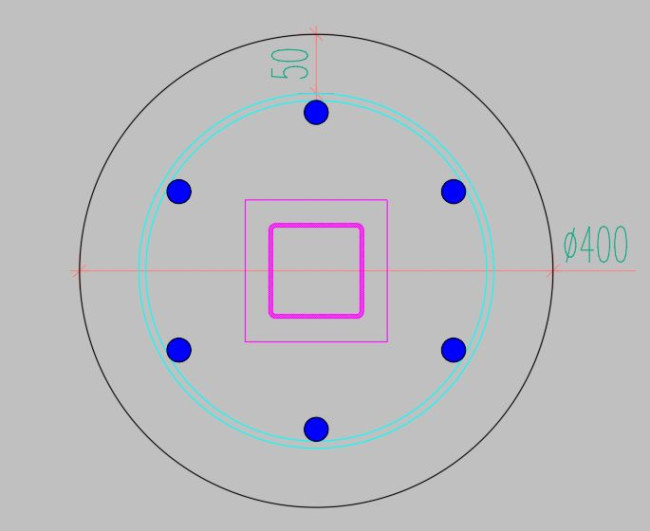

Joonis (võtta skeemina)
Märkused:
* Betooon C25/30 - Keskkonnaklass XC2
* Sarrus B500B
* Rangid D6 S150
* Pikisarrus 6xD10
* Teras S355J2
* MUUDATUS: Terasposti alusplaat -120x120x5

[marek356]

Suurepärane, veelkord suur tänu abi eest!

[Miq1988]

Vastus:

* Terasposti alusplaat -120x20x5

See peaks 120x120 olema ?

[marek356]

Vastus:

* Terasposti alusplaat -120x20x5

See peaks 120x120 olema ?

Skeemi järgi küll.

[EH.INS.]

Vastus:

* Terasposti alusplaat -120x20x5

See peaks 120x120 olema ?

Skeemi järgi küll.

Jah - teil mõlemal on õigus - seal on "näpukas"

[kunn24]

Kas plaat on betoonis sarrustega kinni ja keevitatakse postiga kokku nö paindejäigaks? Loogiline oleks.

[EH.INS.]

Kas plaat on betoonis sarrustega kinni ja keevitatakse postiga kokku nö paindejäigaks? Loogiline oleks.

Vbl olen millestki valesti aru saanud - minu mõte oli see, et teraspost valatakse sisse...
Kui sain valesti aru siis palun märku anda - siis see sõlm vajab teist lahendust
Siiski viitaks - lihtsaim (minu arvates) oleks need teraspostid sisse valada
Kui küsida mis pikkuses siis vastuseks oleks min 600mm

[marek356]

Jah, teraspost valatakse sisse.

[EH.INS.]

Jah, teraspost valatakse sisse.

OK
