veksel

[veksel]

äkki viitsib keegi tuua joonise kuidas ühendada 2nupuda veksel lüliti

[Hiid]

[Ints]

Kõige õigem ühendus on eelmises postis variant "veksel1".Teistel variantidel on puudused.

[njaa]

põhimõtteliselt pole vahet nr 2 ja 3 sama tulemus

[minaise]

ei ole vahet neil, lihtsalt kuidas tahad nii paned need kõik 1nupu jaoks
aga vaja oleks 2nupu ja 2pirni ühendamiseks, lõlitis tuleb välja 6otsa ju.

[Lauri78]

esimene skeem kaks korda ja nii lihtne ongi

[restauraator]

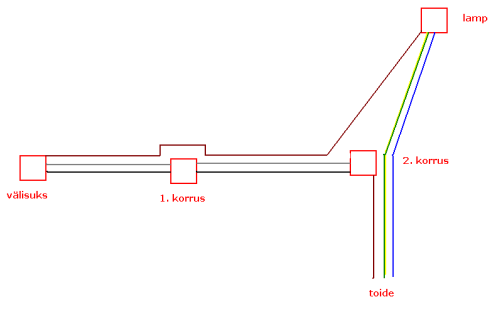

Ise jäin kolmese veksli juhtmetega hätta. Ühendada ma neid ise igaks juhuks ei ürita, aga ühele lülitile jäi omal ajal juhtmed sisse vedamata, sest ennem polnud seal seinagi. Nüüd olukord selline: Välisukse lülitist tuleb sinna 3x1,5 ja teise korruse lülitist 5x1,5 juhe.Teise korra lülitipesas on veel toitejuhe ja edasiminek valgustisse. Nüüd tahan juhtmed esimese korra lülitipessa vedada. Ilmselt välisukse ja teisekorra juhtmed pean sinna sisse vedama? Või pean laeall olevast harutoosist veel toite ka tooma? Ilmselt vast ei pea, aga tahan seina sulgeda ja pärast suht sant midagi juurde vedada, seks küsin igaks juhuks üle.

[ketas]

Kui ma õigesti aru sain, on ühendusviis järgmine:


Järelikult kaablitest piisab.


Vaata ka:
http://www.silman.ee/upload/lulitite%20 ... keemid.pdf
(ristvekselühendus)

[restauraator]

Suured tänud aitamast!
Loodan, et pärast pühi saan ka mõne kohaliku elektriku levisse, kes need ühendused ära teeb!

Seniks veel head vana lõppu!

[ketas]

Ikka ikka... :)

[Imelik]

Algsele küsijale. Nagu aru saan tahtsid ühendusskeemi grupivekslile (paarisveksel) kahe erineva valgusti lülitamiseks. Põhimõtteliselt on grupiveksli puhul tegemist kahe veksliga ühises kestas. Ühendamine toimub sarnaselt veksellülitile (ühe lüliti sisenev on pealetulev faas ja teise lüliti sisenev on valgustisse väljuv faas ning
kaks väljuvat on lülitite vahel). Ainult tuleb meeles pidada et grupivekslil on kogu komplekt x2. Järelikult grupivekslite vahel 4 väjuvat soont (NB gr.veksli eripooli mitte sassi ajada) ja kummalgi pool 2 sisenevat poolt (ühel pool peab sisen.klemmide vahel siseneva faasi sildama, teisel pool peab sisenevate klemmide peale ühendama eraldi valgustitesse minevad faasijuhtmed.
Loodan et said aru ,kahjuks pole jooniste ülesriputamises osav.

[Külaline]

Minul tuleb üks esiku-trepivalgusti, ainult kolmest erinevast kohast lülitusvõimalusega.

Restauraator

[Imelik]

Vabandust unustasin vaadata postituste kuupäevi (algsel küsijal ilmselt ühendused ammu tehtud).
Restauraatorile - ketta poolt lisatud skeem (1ristlüliti ja 2veksellülitit) on perfektne, pole midagi lisada.

[Volli]

Teemaalgatajal ilmselt jah kõik juba ära vekseldatud ,aga lisaks :
Vajadusel võib kahe veksli vahele ühendada rohkem ristlüliteid kui 1,saades nii lülituspunkte juurde,samas võib siis juba kasutada nupp(tagastuvaid) lüliteid ja impulssrelee(de)ga lülitusi ,tuleb lihtsam ja mittekallim(kaabel on suht "kirves" ja kui sooni veel palju ja pikalt kulub,siis tasub täitsa mõelda).
Minumeelest pole topeltveksellülitite kasutamine "ilus"-kui valgustid on kustu(või põlevad mõlemad) ,võib olla olukord kus ühel lülitil on klahvid eripidi.Tavalise 2-e veksliga 2-ses raamis ühes lülituspunktis on pro-m,kallim ka ei tule kui raamid-klahvid tavalised,mitte mingid disainikad.
Veel olen kohanud ühte veksellülituse viisi teostatuna:2 veksellülitit,kus mõlema "vabadele" otstele oli ühendatud nii faas kui null ja valgusti ühendatud lülitite "ühise" otste vahele.Olenevalt lülitite asendist oli lambi klemmidel kord L-L,N-N,L-N või N-L,valgus süttis kahel viimasel kombinatsioonil.
Kõik ilus ja vekseldus toimib,ainult lüliti ei pea sellisele itsile vastu ja õige ruttu hakkab kaitse välja lendama.Nii teha ei tohi,kuigi saab.

[ketas]

... Veel olen kohanud ühte veksellülituse viisi teostatuna:2 veksellülitit,kus mõlema "vabadele" otstele oli ühendatud nii faas kui null ja valgusti ühendatud lülitite "ühise" otste vahele.Olenevalt lülitite asendist oli lambi klemmidel kord L-L,N-N,L-N või N-L,valgus süttis kahel viimasel kombinatsioonil.
Kõik ilus ja vekseldus toimib,ainult lüliti ei pea sellisele itsile vastu ja õige ruttu hakkab kaitse välja lendama.Nii teha ei tohi,kuigi saab.

Ega seal juhuslikult LED'id ei olnud?
