AL maakaabel

[revoest]

Tere,

Kas keegi oskab öelda mitu amprit kannatab 4G6mm2 AL maakaabel? Google annab vastuseid alates 4G16mm2 AL kaablile.

[systemre]

Sellist kaablit sa kasutada ei tohi! Pane 16mm2 maasse.

[rannamees]

Mida ja kus ühendada on vaja? Kui pikk vahemaa?

[revoest]

Tegemist on juba olemasoleva kaabliga mis on varasemalt eelmiste omanike poolt paigaldatud. Sellest ka selline küsimus.

[revoest]

Mida ja kus ühendada on vaja? Kui pikk vahemaa?

Tahan paigaldada kõrvalhoonesse päikesepaneelide jaoks 10kW Huawei inverteri. Maja peakilbist läheb kõrvalhoone kilpi 4G6mm2 AL kaabel mis on umbes 25-30m pikk. Paigaldatud maa sisse tõenäoliselt ilma hülsita.
Maja enda peakaitse on 25A ning peakilpi sisse tuleb 4G16 AL kaabel.

Hetkel teengi eeltööd kas antud kaabel sobib selleks otstarbeks või tuleb tummisema kaabli vastu välja vahetada.

[rannamees]

4x6 ei sobi, pane 4x25.

[revoest]

4x6 ei sobi, pane 4x25.

Miks ei sobi?
4x25 tundub ilmselge liialdamisena eriti nii lühikese kaabli puhul...

[systemre]

Aga kasuta siis seda kaablit, kui vastused ei sobi!

[revoest]

Aga kasuta siis seda kaablit, kui vastused ei sobi!

Ei ole öelnud, et vastused ei sobi. Sooviks natuke rohkem selgitust vastustele juurde.

[systemre]

Sest see ei vasta nõuetele. Näiteks probleemide korral ei ole mõtet kindlustuse poole pöörduda.

[Küülaline]

Kindlustus ei puutu antud juhul asjasse, aga kui on 4-sooneline kaabel, tähendab on kasutuses PEN juht, mis ei tohi olla peenem, kui 10 mm² vase ja 16 mm² alumiiniumi puhul. Eestis on üldse lubatud kasutada alumiiniumit alates 16 mm² ja inverter tuleks tegelikult ühendada 5-soonelise kaabliga.

[thrv]

Põhimõtteliselt on 6 ruudune alu kaabel sarnane 2,5 vasele. Ehk siis teoorias peaks kannatama küll. Samas sellise peenikese alu kaabliga tekivad muud hädad nii paigaldusel, kui ka kasutusel, mis võivad lõppeda ühenduste maha põlemisega.
Kuid tulles tagasi kasutusotstarbe juurde, siis ilma kõigesse muusse süübimata on sul 5. soon puudu, ja seetõttu tuleks kaabel igal juhul turvalisuse huvides välja vahetada.

[Kalvis]

....16 mm² ja inverter tuleks tegelikult ühendada 5-soonelise kaabliga.

See ei ole kohustus. Võib ka ühendada kenasti PEN variandiga... Teiseks Inverter on tihti suure vooluväljastusega, et 16 mm2 võib täiesti paras olla.
Ma paneks julgelt 16 mm2 Al mitmel põhjusel sinna inverterisse.
Esiteks - inverter peksab pinget ülesse ja mida väiksem on pingelang, seda parem.
teiseks Al on oluliselt soodsam kui vask. Rahaliselt võid isegi võita.
Tehniliselt paneks ma inverterini justnimel 16 mm2 Al kaabli. Inverteri juurde tõmbaks olemasoleva 6 mm2 kaabli välja ja inverteri juurde kenasti väike jaotuskilp kammiga. Nii ei pea sa olemasolevat Al kaablile muhvi tegema ja saad kenasti jätkata inverteri kilbis. Ainult maasees pead ettevaatlikult lahti kaevama. Teine variant on kilp panna just hargnemiskohta.

[rannamees]

Miks ei sobi?
4x25 tundub ilmselge liialdamisena eriti nii lühikese kaabli puhul...

Siin kehtib klassikaline ütlus- kõik kaod, mis tekivad arvestist kliendi pool, lähevad otse rahakotist.
Ajad muutuvad, soovid suurenevad, 5 aasta pärast kahetsed, et oleks võinud varuga panna.

[RaJy]

Miks ei sobi?
4x25 tundub ilmselge liialdamisena eriti nii lühikese kaabli puhul...

Siin kehtib klassikaline ütlus- kõik kaod, mis tekivad arvestist kliendi pool, lähevad otse rahakotist.
Ajad muutuvad, soovid suurenevad, 5 aasta pärast kahetsed, et oleks võinud varuga panna.

See jutt pädeks kui ta paigaldaks uut kaablit - hetkel käib jutt olemasolevast kaablist.

[ping]

Mida ja kus ühendada on vaja? Kui pikk vahemaa?

Tahan paigaldada kõrvalhoonesse päikesepaneelide jaoks 10kW Huawei inverteri. Maja peakilbist läheb kõrvalhoone kilpi 4G6mm2 AL kaabel mis on umbes 25-30m pikk. Paigaldatud maa sisse tõenäoliselt ilma hülsita.
Maja enda peakaitse on 25A ning peakilpi sisse tuleb 4G16 AL kaabel.

Hetkel teengi eeltööd kas antud kaabel sobib selleks otstarbeks või tuleb tummisema kaabli vastu välja vahetada.

PV inverteri tööle lubamiseks on vajalik elektrisüsteemi audit ja audiitor ütleb täpselt, kas lubab olemasolevat kaablit kasutada või käsib paigaldada uue kaabli.

Muidugi oleks mõtekas kohe 5x16 kaabel panna, sest ega see uue kaabli paigaldamine järgmisel aastal odavam ei ole, siis kui ise näed et inverter hakkab suurel koormusel väljalülituma.

[Kalvis]

Olemasolevat kaablit võib edasi kasutada, kuna tema mahapaneku ajal standardid lubasid ka selliseid läbimõõte.

[thrv]

Olemasolevat kaablit võib edasi kasutada, kuna tema mahapaneku ajal standardid lubasid ka selliseid läbimõõte.

Küsimus ei ole hetkel ju edasi kasutamises vaid süsteemi muutmises. Lisades tänasel päeval tootmisüksuse, peab selle ühendus vastama kehtivatele nõuetele.

[kunn24]

Kaitsejuht vea kilbist eraldi juurde, siis kõlbab see kaabel küll.

[kunn24]

Põhimõtteliselt on 6 ruudune alu kaabel sarnane 2,5 vasele. Ehk siis teoorias peaks kannatama küll. Samas sellise peenikese alu kaabliga tekivad muud hädad nii paigaldusel, kui ka kasutusel, mis võivad lõppeda ühenduste maha põlemisega.
Kuid tulles tagasi kasutusotstarbe juurde, siis ilma kõigesse muusse süübimata on sul 5. soon puudu, ja seetõttu tuleks kaabel igal juhul turvalisuse huvides välja vahetada.

6 mm2 Al takistus vastab ca 3,75 mm2 Cu.

[ping]

Põhimõtteliselt on 6 ruudune alu kaabel sarnane 2,5 vasele. Ehk siis teoorias peaks kannatama küll. Samas sellise peenikese alu kaabliga tekivad muud hädad nii paigaldusel, kui ka kasutusel, mis võivad lõppeda ühenduste maha põlemisega.
Kuid tulles tagasi kasutusotstarbe juurde, siis ilma kõigesse muusse süübimata on sul 5. soon puudu, ja seetõttu tuleks kaabel igal juhul turvalisuse huvides välja vahetada.

6 mm2 Al takistus vastab ca 3,75 mm2 Cu.

Inverterite paigaldusjuhendites on nõue kasutada 10kW inverteritel min 4mm2 vaskkaablit ja mitte peenekiulise soonega juhet.
Isegi 10m pikkusega ja 2,5mm2 kaabel on probleemide allikas, mis ei taga 10kW inverteri tõrgeteta tööd.

Ehk paigaldusjuhendite (ja füüsika) järgi ei sobi 6mm2 alukaabli ristlõige 10kW inverterite ühenduseks!

[Küülaline]

kõlbab see kaabel küll

Tänaste nõuetega ei kõlba alla 16 mm² alumiiniumkaabel.

[kunn24]

Kaitsejuhiks ei kõlba.

[Küülaline]

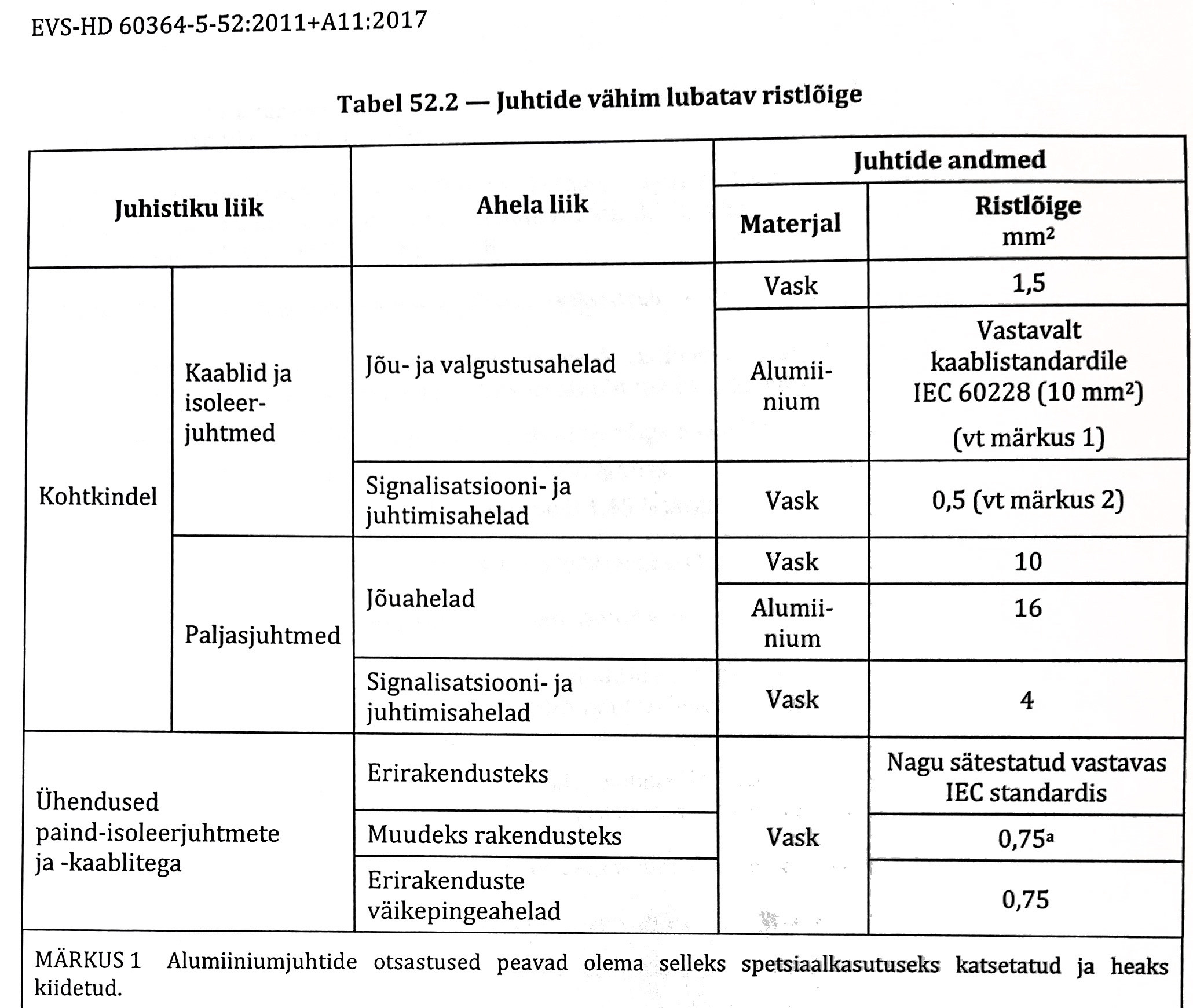

6 mm² ei kõlba mingiks juhiks, 10 mm² kõlbab spetsiaalkasutuseks. Üldjuhul alates 16 mm². Ühes teises kohas oli mäletamist mööda veel EE märkus ka selle kohta, et alates 16 mm².

[kunn24]

Siis peab vene ajal ehitaud majad ja tööstused kõik võrgust välja lülitama.
