Täiendava valusti ühendamine olemasolevasse skeemi

[allar86]

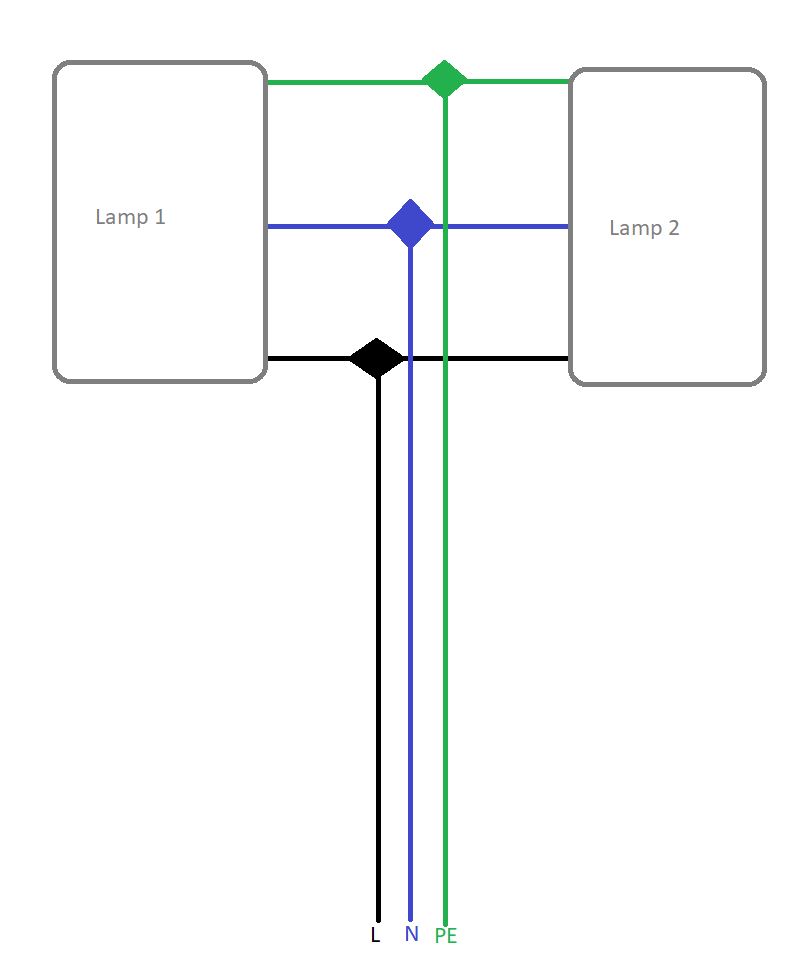

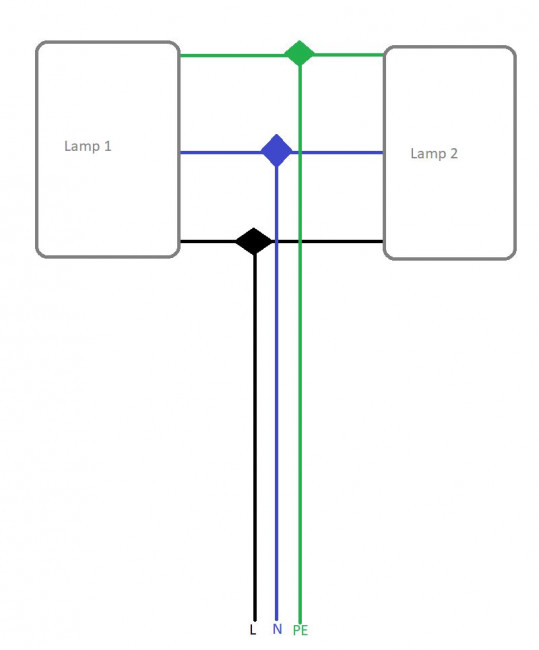

Momendil on laes üks valgusti, mida on võimalik sisse/välja lülitada kahe erineva lülitiga (üks ühes toa otsas, teine teises). Soov on lisada juurde teine valgusti, aga kuna kaablid on seinte sees, siis peaks teise valgusti ühendama olemasolevast edasi. Kuidas sellisel juhul tuleks kaablid ühendada, kas all olev skeem on õige?

[Küülaline]

Jah, õige.
Ainut ma ei suuda ette kujutada ühtegi "vale" skeemi või mingilgi moel teistsugust ühendust?

[Kalvis]

Mõeldud veksellülitit. Kui ühendad samadele klemmidele paralleelselt, millele läheb valgusti 1 juhtmed (L1, N, PE) siis on kõik õige.

[allar86]

Tänud vastamast! Ei hakka uut teemat tegema ja küsin kohe siin teemas ära.

Voolupinge kontrollimiseks kasutan kõige lihtsamat indikaatorkruvikeerajat, mis voolupinge olemasolu puhul kuvab punast tuld. Küsimus, kas järgnev olukord on normaalne: nimelt kui lülitid on olekus, kus lambi tuli ei põle, siis indikaator näitab ikka punast tuld, gramm vähem intensiivsemalt, kuid siiski.

Mainin ära ka, et lampi on võimalik välja lülitada kahest eraldi lülitist ning lülitid toimivad siis selliselt, et kui ühest lamp põlema lülitada, siis teisest saab lambi kustu lülitada ning vastupidi, ehk siis lülitud toimivad omavahel vastandiku. Kas võib kuidagi seotud olla?

Ning kas oskate soovitada mõnda voolutestrit, millega mõõta täpsemalt?

[Küülaline]

Indikaatorkruvikeerajat võib kasutada asjatundja, kellel selliseid küsimusi ei teki.
Lülita kilbist pealüliti välja ning ei ole enam mingit "voolupinget".

[aero]

Ma ei ole elektriala asjatundja. Indikaatorkruvikat olen siiski kasutanud, pmst kogu elu. Ja imestanud kunagi sama asja - näitab kuigipalju pinget ka 0-juhtmes. Ei ole otsest seost veksellülitiga.

Kui muud targemat teha pole, siis muidugi mõõda pinget! Sobib iga multimeeter
https://et.wikipedia.org/wiki/Multimeet ... ultimeeter aga kindlasti tutvu esmalt juhendiga!

[allar86]

Indikaatorkruvikeerajat võib kasutada asjatundja, kellel selliseid küsimusi ei teki.
Lülita kilbist pealüliti välja ning ei ole enam mingit "voolupinget".

Äkki põhjendad natuke oma seisukohta? Mis antud küsimuses nii puusse läks, et indikaatori kohe nurka peaks viskama? Ei ole varem sellise olukorraga kokku puutunud, minu võhikliku arusaama kohaselt peaks lüliti vooluringi katkestama, aga kuna indikaator justkui kuvab endiselt mingisugust elektripinget, siis tekkis küsimus. Kuna ma siia foorumisse oma küsimuse postitasin, siis ilmselgelt ei ole ma elektrik, ehk asjatundja. Ning vabandused asjadundja ees, kui mõne terminiga eksin.

Sellise vastuse peale meenub ka kohe üks "ehitusspets" teisest valdkonnast. Nimelt oli vaja ära lihvida puitpõrand ning tekkisid mõned küsimused seoses põrandalihvimismasina kasutamisega. Siis olid ka küsimused "ehitusspetsi" jaoks liiga rumalad ning soovitus oli sarnane. Õnneks leidus ka inimesi, kes soovisid asjaliku nõu jagada ning põrand sai lihvitud, tulemus hea ning peab ütlema, et midagi keerulist seal lõppkokkuvõttes ei olnud.

[allar86]

Ma ei ole elektriala asjatundja. Indikaatorkruvikat olen siiski kasutanud, pmst kogu elu. Ja imestanud kunagi sama asja - näitab kuigipalju pinget ka 0-juhtmes. Ei ole otsest seost veksellülitiga.

Kui muud targemat teha pole, siis muidugi mõõda pinget! Sobib iga multimeeter
https://et.wikipedia.org/wiki/Multimeet ... ultimeeter aga kindlasti tutvu esmalt juhendiga!

Tänud, ilmselt tuleb seda teed minna jah. Kas elektrikaablite puhul võib ka esineda ülekostvust ning seetõttu võib indikaator näidata pinget ka kaablis, mis on vooluringist katkestatud? Ehk mõni asjatundja oskab kommenteerida?

[Küülaline]

võib indikaator näidata pinget ka kaablis, mis on vooluringist katkestatud

Justnimelt seetõttu võib kruvikeeraja ajada mitte elektriala inimesed segadusse. Asjatundja teab kus saab seda usaldusväärselt kasutada ja kus mitte.

[allar86]

Küülaline või ka keegi teine asjatundja - kui on mahti, ehk seletad lihtsustatult seda olukorda natuke lahti ja kas selline olukord elektrivõrgus iseenesest on normaalne või pigem ei peaks tekkima? Ning kas siin on seos veksellülititega? Tänud ette!

[kalmaarikalmer]

Indikaatorkruvikeerajat saab usaldusväärselt kasutada AINULT väikeste kruviklemmide pingutamisel.

[allar86]

Lisaks võib väljalülitatud olukorras olla lambil nõrk vool (ja ka pinge) kui on indikaatoriga lüliti. Kui ahelas on sellised lülitid, tuleb lambi ühendamise ajaks kindlasti lülitada pinge välja kilbist.

Kas ainult siis kui on indikaatoriga lüliti? Mõõtsin voltmeetriga väljalülitatud olukorras ning tulemus oli ~16 V, kasutusel ei ole indikaatoriga lülitid.

[Küülaline]

Milliste punktide vahel oli 16 V?

[allar86]

Milliste punktide vahel oli 16 V?

L ja N vahel, enne lampi.

[allar86]

Siiamaani veel tegemata ja ainult loba käib? Kirjasõpru vaja?

Kas selle postituse eesmärk on midagi rohkemat, kui loba või müra tekitamine?
Aga vastus Sinu kahele küsimusele:
1. Lamp on ühendatud
2. Kirjasõpru ei vaja

peace
