Veksellülitite ühendamine

[AnTTo]

Tere

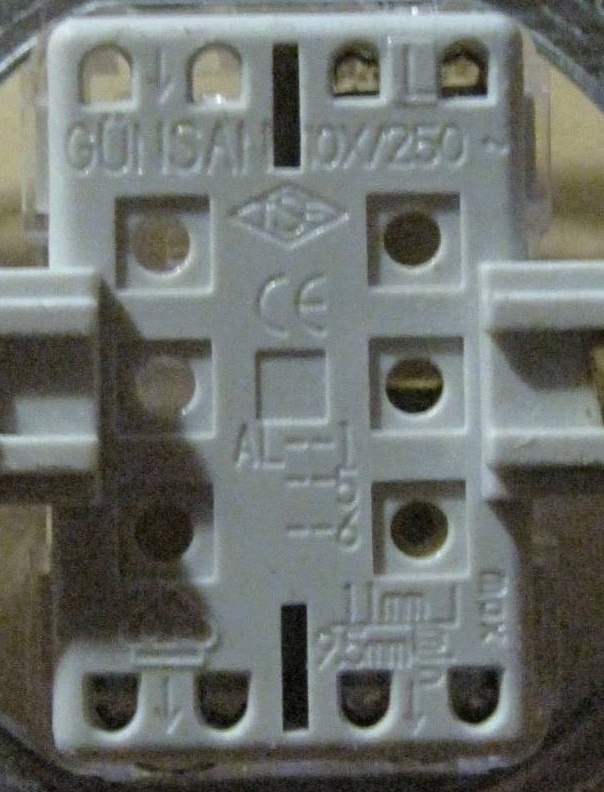

Soovin veidi abi 2 veksellüliti ühendamisel. Lisasin pildi lüliti tagaosast.


Esimese lüliti asukohta tuleb kaabel kilbist, kaabel lambist ning kaabel teisest lülitist (kõik on 1,5 3-soonelised kaablid). Kunagi sai telefoni teel küsitud tuttava elektriku käest, et kas veksellülititele peaks minema mingi erikaabel, kuid ta ütles, et saab ka 3-soonelisega mistõttu paningi selle.

Netis leiduvate skeemide järgi proovisin erinevad variandid läbi, kuid ei saanud kuidagi korrektselt toimima. Parimal juhul toimis selliselt, et ühest lülitist sisse lülitades sai teisest välja sisse lülitada, aga kui esimesest välja lülitada, siis enam teisest sisse ei saanud.

Midagi teen ma valesti, aga ei saa aru mida. Kas kaabeldus ei ole piisav või on asi lülitites või ühenduses? Kas lambi võib ühendada esimese lüliti taha või peaks jääma see viimase taha?


Saan aru, et ei ole väga tark ise elektriasju foorumis õppida, aga põhitõed on selged ning üritaks siiski ise sellega hakkama saada. Muidugi kui kuidagi ei õnnestu, kutsun pädeva elektriku.


Tänud asjalike vastuste eest.

[vaaderman]

õpi kui oskad

http://www.ertelekter.ee/public/files/L ... -RAUTA.pdf

[AnTTo]

Tegin ühendused selle skeemi järgi. Kui esialgselt oli valgusti veetud esimese veksellüliti juurde, siis proovisin ka nii nagu joonisel - esimesest vekslist (kuhu tuleb kilbist) läheb kaabel teise ja sealt läheb alles lambile. Faas siis korrektselt esimese lüliti L tähe alla ning teise lüliti L-ist siis lambile ning neutraal otse lambile. Lülitid omavahel ühendasin kahe soonega väljundite alla (küll kasutasin selleks veetud kaabli PE ja L soont, kuna ei vedanud 4-soonelist kaablit).

Kuid ikkagi on selline seis, et kui nt esimesestl lülitist valgus sisse lülitada, siis saab teisest selle välja ja sisse lülitada, aga kui esimeses on lüliti "väljas" asendis, siis enam teisest sisse ei lase lülitada.

Kuigi kõik on skeemi järgi korrektselt ühendatud, on siiski midagi valesti, et nö "vekselsüsteem" ei toimi. Sisuliselt esimene lüliti kontrollib pinget, toimides siis lihtsalt tavalise lülitina, millele on teise otsa lisatud veel üks lüliti, kuid mis ei toimi eraldiseisvana esimesest.

õpi kui oskad

http://www.ertelekter.ee/public/files/L ... -RAUTA.pdf

[Küülaline]

Kas oled kindel, et need on vekslid, mitte grupilülitid?

[AnTTo]

Huh, nüüd sain toimima, aga täpselt skeemi järgi talitades - valgusti peab tulema teise veksli taha (esimese taha ilmselt pole võimalik).

Eelnevalt vist ei järginud seda, et lüliteid ühendavad 2 soont lähevad lüliti alla kumbki eraldi sisendisse (seal kokku 2x sisendipaari). Ennem panin mõlemad sooned sama paari sienditesse.

Muud hullu polegi, aga valgusti kaabli pean uue vedama algusega siis teisest lülitist, mitte esimesest nagu eelnevalt oli. Seda seetõttu, et ei olnud seina seest vedanud 4-soonelist kaablit ning seina lahti võtta ei saa enam.

[Küülaline]

veksel.pdf

(11.04 KiB) Allalaaditud 4493 korda

Võivad ka 1. lüliti juurde tulla kõik kaablid

[vaaderman]

no näed saidki asja selgeks, tubli

[Külaline]

veksel.pdf

Võivad ka 1. lüliti juurde tulla kõik kaablid

jah, aga karta on, et üks nendest soontest on kolla-roheline. Kui mees ise esimest korda tegi, siis vast ei taibanud ta N tüüpi kaablit osta..

[AnTTo]

Jah, kahjuks tõsi. Proovisin viimati toodud variandi järgi ning täiesti toimis. Kuid selleks kasutasin faasi jaoks lülitite vahelise kaabli kõiki sooni (nii sinist kui kollarohelist). Pruun läks siis otse lambile faasiks ning sinine ja kollaroheline on lülitite omavaheliseks ühenduseks. N tüüpi kaablit tõesti ei kasutanud..

Vekslisüsteem on jah uus minu jaoks, muid ühendusi olen ikka teinud. Olen kursis, et kolla-rohelist ei tohiks kasutada muuks kui maanduseks, kuid on sellel ka mingi tehniline põhjendus peale teist värvi isolatsiooni? Või on vasktraat erinev seal sees? Läbimõõt nagu tundub sama.

veksel.pdf

Võivad ka 1. lüliti juurde tulla kõik kaablid

jah, aga karta on, et üks nendest soontest on kolla-roheline. Kui mees ise esimest korda tegi, siis vast ei taibanud ta N tüüpi kaablit osta..

[Küülaline]

Proovisin viimati toodud variandi järgi ning täiesti toimis

See ei ole küll mingi ime ja on näha skeemilt ilma proovimatagi.

mingi tehniline põhjendus peale teist värvi isolatsiooni

Muud põhjendust ei ole, kui standard, st. ohutus.
Kui keegi loll kunagi võtab lüliti lahti, vaatab, ahhaa kollaroheline - tähendab maandus ja kohe hammastega kallale.
Loomulikult, kui kogenud elektrik (või inspektor) näeb lülitisse ühendatud kollarohelist, on tal kohe selge, millega tegemist.

[rai]

See ei kehti topeltveksli puhul

veksel.pdf

Võivad ka 1. lüliti juurde tulla kõik kaablid

[AnTTo]

Viimasest postitusest ei saa aru, aga siiski see skeem minu puhul toimis. Nüüd töötab korretselt ning valgusti on esimese lüliti taga. Sellega jäi ära vaev lõhkuda sein lahti ja vedada uus kaabel lambile. Ja lülitite vahelise kaabli sooned värvisin markeriga mustaks, et ei tekiks lahtivõtmisel valearusaama (pigem ehk tekib segadus).

Igatahes tänud kõigile, kes sõna võtsid. Eriti kasutajale Küülaline selle skeemi eest.

[1 v.s 2]

Loe veel ja mõtiskle ehk jõuab kohale mis ün ühene ja mis on topelt lüliti 8-)

Viimasest postitusest ei saa aru, aga siiski see skeem minu puhul toimis. Nüüd töötab korretselt ning valgusti on esimese lüliti taga. Sellega jäi ära vaev lõhkuda sein lahti ja vedada uus kaabel lambile. Ja lülitite vahelise kaabli sooned värvisin markeriga mustaks, et ei tekiks lahtivõtmisel valearusaama (pigem ehk tekib segadus).

Igatahes tänud kõigile, kes sõna võtsid. Eriti kasutajale Küülaline selle skeemi eest.

[kkuusik]

Tere!
Küsimus veksel- ja ristlülitite kohta. Kuna neid saab paigaldada 3 kuni enamasse kohta, kas siis nende enamate ristlülitite ühendamise puhul tuleb sama skeem kasutusse?

[Külaline]

Riste võid kahe veksli vahele väga palju panna, sama skeemiga.

[kkuusik]

Ok tänud vastuse eest

[Küülaline]

Päris sama skeem ikka ei ole, ristlülitisse läheb 4 soont, st 2 sisse ja 2 välja.

[Külaline]

Päris sama skeem ikka ei ole, ristlülitisse läheb 4 soont, st 2 sisse ja 2 välja.

Kas ma ütlesin, et rist on sama mis veksel? Ma ütlesin, et sama skeemiga võib riste toppida vekslite vahele nii palju kui kulub. Loogiline, et risti läheb 2+2 otsa, see on ju vekslite vahel.

[----]

Milles põhjus, kui veksel-rist-veksel süsteem jääb nõrga pinge alla peale välja lülitamist ... 30v ? Ei ole vahet millisest lülitist välja lülitada, aga kui lulitit tugevamalt vajutada-klõpsida saab pinge maha. Eraldiseisvalt onlülitid testitud ja korras ? Süsteemi ühendatult selline asi.

[Küülaline]

süsteem jääb nõrga pinge alla peale välja lülitamist ... 30v

Kuhu see pinge jääb, st milliste punktide vahel mõõdad 30V?

[----]

Kuhu see pinge jääb, st milliste punktide vahel mõõdad 30V?

Mõõdan tarbijas ehk lüliteid läbiva faasi ja neutraali vahel.

[----]

Kuhu see pinge jääb, st milliste punktide vahel mõõdad 30V?

Mõõdan tarbijas lüliteid läbiva faasi ja neutraali vahel.

[Küülaline]

See tarbija on ilmselt mingi lamp (pirn)? Tähendab keerad pirni välja ja mõõdad pinget?

[Külaline]

Kuna seal kaablis pole (ühendatud) kollarohelist soont, siis on selline pinge tavaline indutseeritud pinge. Võib ka suurem olla. Võimsust sellel pingel pole, mingit elektririista tööle panna ei õnnestu.

[JänesJass]

Selline abipalve: on valgusti ning ühene ja kahene veksellüliti. Ütleme nii, et ühene veksel on see algpunkt jätkub kaheses. Tahan lisada kahesele vekslile ühe valgusti lisaks tava lülitina, kuid ei näri läbi sellest, olen tunde juba maadelnud sellega aga toimima ei saa. Vilkuma sain aga siis vilkusid mõlemad pirnid.
Kahesest vekslist, kus on toimiv ühendus ja rippuvad lisa valgusti juhtmed kõrval, millest pilt siin:
IMG_5499.HEIC
