Vahur202 kirjutas: Mulle meeldib endale kõik selgeks teha ja kursis olla.

El-ühenduste ja info osas ehk abiks http://www.airtecproducts.com/PDF/PU/Da ... Wiring.pdf ja http://www.apiofnhanddeltat.com/linked/ ... ration.pdf

aare kirjutas:

Vahur202 kirjutas: Mulle meeldib endale kõik selgeks teha ja kursis olla.

El-ühenduste ja info osas ehk abiks http://www.airtecproducts.com/PDF/PU/Da ... Wiring.pdf ja http://www.apiofnhanddeltat.com/linked/ ... ration.pdf

Aitäh, Aare. Väga põhjalikud dokumendid.

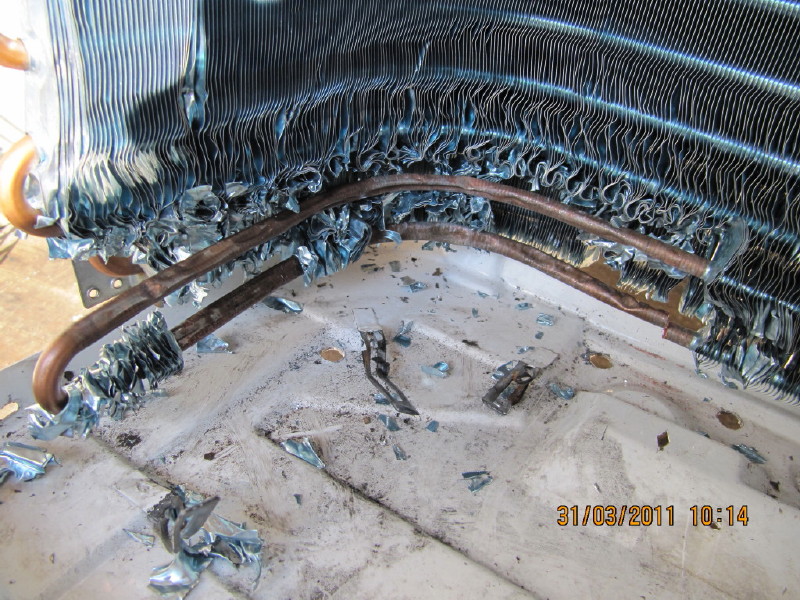

Toon siinkohal soojuspumpade kasutajatele kujuka näite mis juhtub välisosaga kui sulatusvee äravool takistatud ( põhjasoojenduskaabel puudub üldse või rikkis, jää ulatub välisosani).

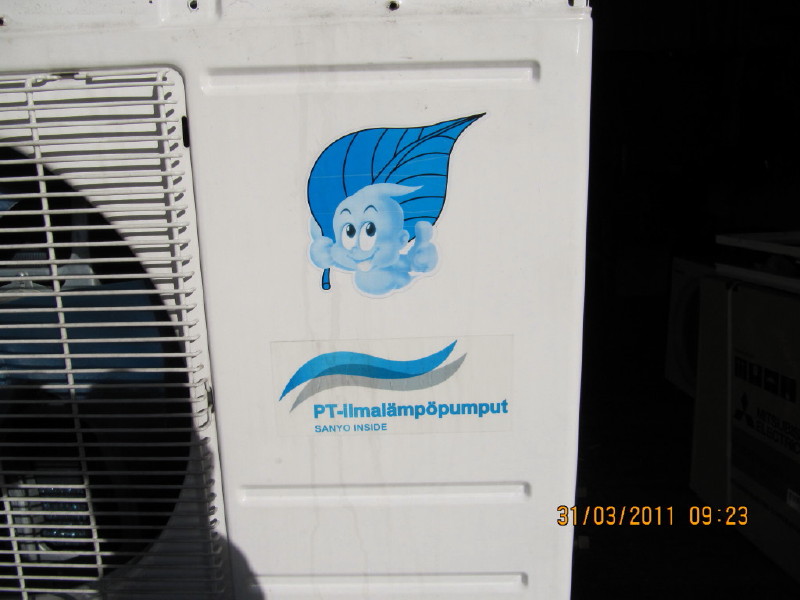

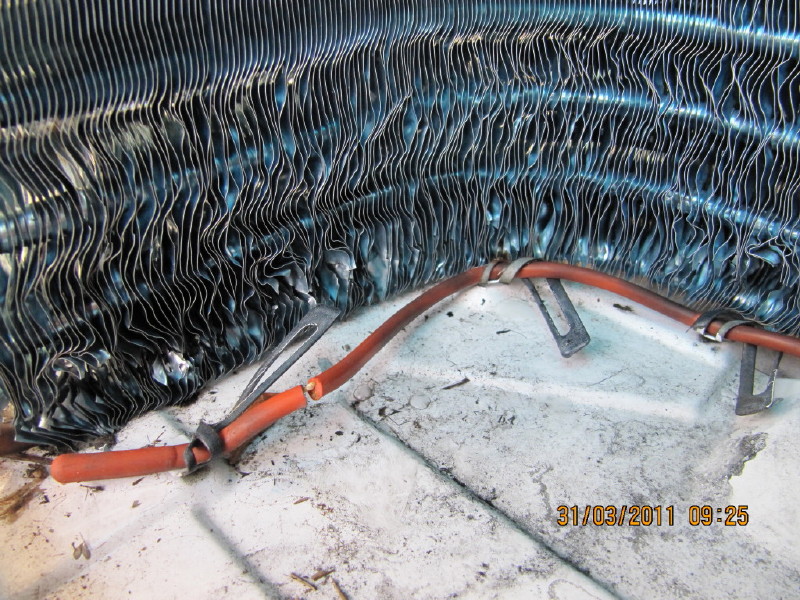

Kasutan näitena puhast `hiinlast` mida Soomes müüakse PT (PowerTrade) nime all. Küttekaabel on küll tehasepaigaldusega aga paigaldatud alla igasugu arvestust. Kokkupuude korpuse põhjaga minimaalne. Antud juhul oli kaabel millegipärast füüsiliselt katki. Kuna sulatusvesi ei väljunud enam seadmest, siis pressis jää soojusvaheti alumised torud paiguti kokku, mille tagajärjel tekkis freoonileke. Olukorra lahendamiseks tuli eemaldada deformeerunud toru osa. Töö on aeganõudev ja küllalt kallis .
Seega tuleks hoolikalt jälgida et välisosa pole millegipärast jäätunud ja kui on siis kuuma veega ülessulatada ning otsida jäätumise põhjuseid.

Tere, mina küll ei maksaks sellise töö eest õige oleks vahetada aurusti(soojusvaheti)

juroku kirjutas:Tere, mina küll ei maksaks sellise töö eest õige oleks vahetada aurusti(soojusvaheti)

õige oleks muidugi, aga kas oled nõus selle eest 300-400 euri maksma

Kõige õigem muidugi vahetada kohu välisosa( 60% kogumaksumusest).
Sellise seadme soojusvahetit suht raske hankida ilmselt ja hind ikka kuskil ca 200.- .
Kui klient on olnud nõus maksma, olen ka kogu aurusti vahetanud, kui ainult konkreetset aurustit hankida on võimalik olnud.

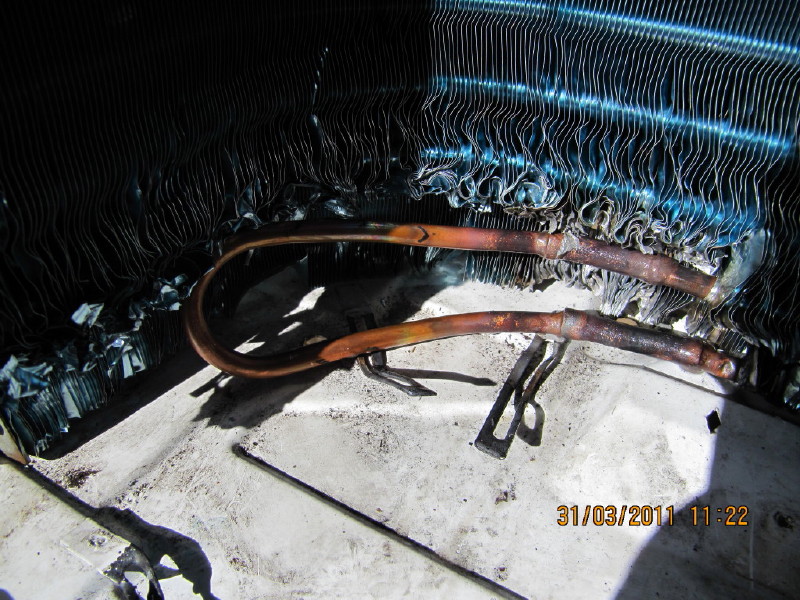

Aga sarnaselt ( vahel kui võimalik jätnud lihtsalt ühe toru välja) olen remontinud aegade jooksul oma 25-nd välisosa ja kõik on töös siiani( esimese tegin 7 aastat tagasi). Nii et ei näe siin küll probleemi.

Praegusel ajal mina vaatan et remont ei tasu ennas ära kergem on uus seade osta

On Futjitsu nokria 14, millel vilgub roheline timer tuli 3 korda, umber 10 sek tagant. Mida see näitab? Sooja ka ei puhu.
Lülitasin puldist välja ja võtsin stepslist ka välja.
Pärastpoole panin stepsli sisse ja puldist tagasi tööle aga sooja ikka ei puhu, timer tuli vilgub nüüd 2 korda umbes 10sek tagant.
Milles viga võib olla?

Külaline kirjutas:On Futjitsu nokria 14, millel vilgub roheline timer tuli 3 korda, umber 10 sek tagant. Mida see näitab? Sooja ka ei puhu.
Lülitasin puldist välja ja võtsin stepslist ka välja.
Pärastpoole panin stepsli sisse ja puldist tagasi tööle aga sooja ikka ei puhu, timer tuli vilgub nüüd 2 korda umbes 10sek tagant.
Milles viga võib olla?

Vooluindikaatoriga kontrollisin ka, et välisseadmesse minevas kaablis pole ka voolu, ehk välisseade ei saa voolu peale.

Välisseadmesse antakse pinge ca 3 min. peale sisselülitamist.
Ja veateate korral lülitatakse uuesti välja. Seega momendiks.
Viga välisseadme ventilaatoris või elektroonika plaadis.
Väike võimalus ka et siseseadme elektroonikas.
tel. teel saaks veidi veel aidata.

rmati kirjutas:Välisseadmesse antakse pinge ca 3 min. peale sisselülitamist.
Viga välisseadme ventilaatoris või elektroonika plaadis.
Väike võimalus ka et siseseadme elektroonikas.

Peale sisselülitamist puldi nupust?
Või stepsli vooluvõrku panemisest?
Ma enne kui ainult stepsli vooluvõrku panin siis voolumõõtja näitas ligi 100W, ilma et oleks puldist tööle pannud.
See 100w oli ilmselt sulatus-soojendus kaablid külmemate ilmadega. Peaeguste ilmadega võibolla enam need kaablid ei rakendu, aga vool oleks pidanud minema välisseadmeni ilma, et puldist tööle panen.
Sai proovitud peale puldist sisselülitamist kohe (st enne 3min), kas välisseadmesse voolu läheb, aga ei läinud.

Kohe ei lähegi.
Kui hoolikalt kuulata siseosa juures siis peaks kuulma relee lülitust( parem pool). Siis antakse pinge peale. Kui siis kohe ei anta, viga siseosas aga kui korraks antakse siis ilmselt väljas.

Mis juttu teie siin ajate ega see seade on off ei ole et välis seade on vooluta inverter seametes on välis ja sise seadmetes eraldi elektronika plokid oma vahel on ühendatud kolme juhtmega L faas N null ja ütleme C side juhe mille kaudu kaks seadet oma vael suhtlevad ,mõda voolu testriga välis ja siseosa klemmidel kui voolu välisseadmes pole on juhtme viga minu teada Fujtsu tuleb vool siseseadmese alguses ja sealt läheb välisseamese

Sise osa elektri skeem

Külaline kirjutas: Ma enne kui ainult stepsli vooluvõrku panin siis voolumõõtja näitas ligi 100W, ilma et oleks puldist tööle pannud.
See 100w oli ilmselt sulatus-soojendus kaablid külmemate ilmadega. Peaeguste ilmadega võibolla enam need kaablid ei rakendu, aga vool oleks pidanud minema välisseadmeni ilma, et puldist tööle panen.
Sai proovitud peale puldist sisselülitamist kohe (st enne 3min), kas välisseadmesse voolu läheb, aga ei läinud.

Sulatuskaabel on välisosas, seega peaks sinna toide ikka minema.

juroku kirjutas:Mis juttu teie siin ajate ega see seade on off ei ole et välis seade on vooluta inverter seametes on välis ja sise seadmetes eraldi elektronika plokid oma vahel on ühendatud kolme juhtmega L faas N null ja ütleme C side juhe mille kaudu kaks seadet oma vael suhtlevad ,mõda voolu testriga välis ja siseosa klemmidel kui voolu välisseadmes pole on juhtme viga minu teada Fujtsu tuleb vool siseseadmese alguses ja sealt läheb välisseamese

Mis me selle Sinu ülevoolava tarkusega nüüd peale peame hakkama ?

Suhtlemine käib ju neutraali ja Sinu n.n. C abil. Kui nad suheldud omavahel ei saa, siis voolu L peale ei antagi. Nii lihtne see ongi enamusel inverteritel.
Mul üks kliimamees suutis neist kolmest juhtmest 2 omavahel välisosas ühe klemmi alla kruvida. Tõsi väljas oli üsna pime ja oli ainult kandelamp.

Arvad nüüd, et midagi põles maha ? Vot ei põlenud, sest voolu peale siseosast ei lülitatudki. Tegu oli LG invrteriga. Kahjuks ei osanud sellist lollust kohe otsida ja jõudsin enne vahetada välisosa elektroonika plaadi ja kuna minu teise elektroonika välisosa ventikas oli kolme juhtmega, siis ka välisosa ventika.

Ja kui lõpuks hakkasin vana elektroonikat juhtmete otsast lahti laskma, leidsin ka selle vea. L ja C olid omavahel kokku ühendatud ja C ots välisosas oli lihtsalt vaba.

Ja tegelikult on välis ja siseosa ühendatud 4 soonelise , mitte 3 soonelise kaabliga.

Ja kogu jutt käib ikkagi esmasest käivitamisest. Alles pärast seda, kui sise ja välisosa on omavahel suhelnud , lülitatakse välisosa peale pidev 220V , mida kasutab ka lisaks pandud kütte kaabel. Algul seal voolu ei ole.

Tupsu kirjutas: Mis me selle Sinu ülevoolava tarkusega nüüd peale peame hakkama ? ....

No ja mida siin siis sinu heietused aitavad

Tupsu kirjutas:Ja tegelikult on välis ja siseosa ühendatud 4 soonelise , mitte 3 soonelise kaabliga.
Ja kogu jutt käib ikkagi esmasest käivitamisest. Alles pärast seda, kui sise ja välisosa on omavahel suhelnud , lülitatakse välisosa peale pidev 220V , mida kasutab ka lisaks pandud kütte kaabel. Algul seal voolu ei ole.

Ei komenteeri, aga ükski elektroonika vooluta suhelda ei oska
PSneljas juhe on tavaliselt maandus

juroku kirjutas:

Tupsu kirjutas:Ja tegelikult on välis ja siseosa ühendatud 4 soonelise , mitte 3 soonelise kaabliga.
Ja kogu jutt käib ikkagi esmasest käivitamisest. Alles pärast seda, kui sise ja välisosa on omavahel suhelnud , lülitatakse välisosa peale pidev 220V , mida kasutab ka lisaks pandud kütte kaabel. Algul seal voolu ei ole.

Ei komenteeri, aga ükski elektroonika vooluta suhelda ei oska
PSneljas juhe on tavaliselt maandus

Kes ütles, et selle C kaabli peal ainult data on ? Soovitan testri kätte võtta ja pumpa näppima minna.

Küll sinule Tupsu meeldib vaielda,mis sinu arvates see Data on ,anna parem inimesele korralik nõu

juroku kirjutas:Küll sinule Tupsu meeldib vaielda,mis sinu arvates see Data on ,anna parem inimesele korralik nõu

See olid Sina, kes vihjas , et ilma L juhet pidi 220V sisse laskmata , ei saa välis ja siseosa omavahel suhelda, sest vaja on voolu.
Mina ütlen, et nad saavad suurepäraselt suheldud ka ilma selle 220V seal L juhtmes, kasutades selleks N ja C juhet. Ja seal on peale digitalieeritud andmete ka mingite voltidega pinge sees, tänu millele on see võimalik.

Kummale meil siin siis rohkem vaielda meeldib ja kelle võrdlus see oli, et tegu pole ometigi on-of seadmega jne.
Muide ka tänapäevased korralikumate tootjate On-OFF seadmed kasutavad juba aastaid suhtluseks eraldi andmejuhet, nii et ka see võrdlus polnud päris õige. (näiteks Panasonic)

Inimesele korralik nõu juba rmati poolt anti ja oldi valmis telefonitsi veel aitama.

Otsigu ülesse sama nimeline koduleht ja helistagu, küllap saab ka abi. Kindlasti rohkem, kui Sinu postitatud elektriskeemist.

rmati kirjutas:Kohe ei lähegi.
Kui hoolikalt kuulata siseosa juures siis peaks kuulma relee lülitust( parem pool). Siis antakse pinge peale. Kui siis kohe ei anta, viga siseosas aga kui korraks antakse siis ilmselt väljas.

Sai nüüd täpsemalt testitud.
Panin stepsli sisse, (puldist ei lülitanud) tuli välisosale vool peale 2m ja 20sek pärast, samal ajal siseosas oli kuulda ka relee klõpsu. Vool oli peal 30sek, siis tegi ka siseosas relee klõpsu, vool kadus välisosalt.
Nüüd lülitasin ka puldist tööle, taimeri roheline tuli hakkas vilkuma 2 korda, välisosale voolu peale ei läinud.

Timer(GREEN) /2 times.Serial reverse transfer error at starting up operation.


At the start up, the indoor unit does not receive the signal for 10 consecutive seconds from the time when the power relay was ON.
>Permanent stop after 30 seconds.
[Diagnosis Point]
Check the indoor /outdoor cable connection (in order). If the cable wiring is not abnormal, measure the voltage of the outdoor
unit terminals and diagnose the defective location.
(Refer to the after mentioned [Serial Signal Diagnosis] for the voltage measuring method and diagnosis method.)

Ära torgi ja kutsu spetsialist.

Tupsu kirjutas: Ja seal on peale digitalieeritud andmete ka mingite voltidega pinge sees, tänu millele on see võimalik.

igal digitalsel signaalil on mingid voldid

Tupsu kirjutas:Muide ka tänapäevased korralikumate tootjate On-OFF seadmed kasutavad juba aastaid suhtluseks eraldi andmejuhet, nii et ka see võrdlus polnud päris õige. (näiteks Panasonic)

See pole mingi uudis asi on selles et nad samamoodi nõuavad voolu elektronika tööks,on muidugi seadmeid mis saavad kah toite sama juhtme kaudu mile kaudu ligub signaal (digitaliseritud)näiteks sati LNB aga see ei puutu asjase
Siin töötab kõik nii et siseseade lülitab sise välisseadme mis teeb testi ja teatab testi tulemustest siseseadmele ja see teatab et on viga(Timer vilkumisega) ja lülitab välisseadme välja

rmati kirjutas:Kohe ei lähegi.
Kui hoolikalt kuulata siseosa juures siis peaks kuulma relee lülitust( parem pool). Siis antakse pinge peale. Kui siis kohe ei anta, viga siseosas aga kui korraks antakse siis ilmselt väljas.

Kas tõesti püüad tõestada, et see vastus oli vale ?

juroku kirjutas:Mis juttu teie siin ajate ega see seade on off ei ole et välis seade on vooluta ....

Mulle jääb arusaamatuks, mida ikkagi püüad tõestada ?

juroku kirjutas:...Siin töötab kõik nii et siseseade lülitab sise välisseadme mis teeb testi ja teatab testi tulemustest siseseadmele ja see teatab et on viga(Timer vilkumisega) ja lülitab välisseadme välja

Selge on ju see, et alguses ei lasta L kaabli kaudu välisosale mitte midagi, kuigi siin püüad vastupidist tõestada

juroku kirjutas:...,mõda voolu testriga välis ja siseosa klemmidel kui voolu välisseadmes pole on juhtme viga minu teada Fujtsu tuleb vool siseseadmese alguses ja sealt läheb välisseamese

Loodetavasti see vastus nüüd tõestas seda, millest kogu aeg jutt on käinud. Kui testi tulemus on negatiivne, siis L kaablile 220V ei lülitatagi. (Seepärast jäi ka minu elektroonika valesti ühendamisest veel ellu )

Fujitsu 2x TIMER kirjutas:...Sai nüüd täpsemalt testitud.
Panin stepsli sisse, (puldist ei lülitanud) tuli välisosale vool peale 2m ja 20sek pärast, samal ajal siseosas oli kuulda ka relee klõpsu. Vool oli peal 30sek, siis tegi ka siseosas relee klõpsu, vool kadus välisosalt.
Nüüd lülitasin ka puldist tööle, taimeri roheline tuli hakkas vilkuma 2 korda, välisosale voolu peale ei läinud.
