Lüliti ühendamise skeem ? :)

[JoonasJoosep]

Tervist.

Vajadus oleks põlema panna 2 lampi viisil, et põleb kas 1 lamp, või soovi korral 2 lampi korraga.
Sai siis ostetud 2 lülitiga lüliti ja tekkis väike segadus.

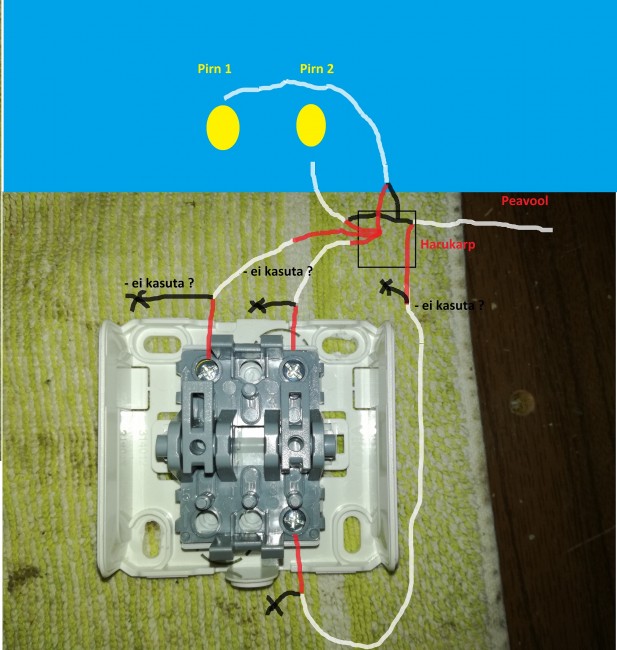

Kas minu poolt joonistatud joonisel on kõik Okei ?

Kas ongi nii, et lülitisse sisse ning välja tuleva kaabli puhul miinust ei kasutata ? Võigatakse lihtsalt ära ning jäetakse alles ainult + ?
Või on mingi spets 1 soonega juhe selle jaoks...?

[Külaline]

Kas sa oled suguvõsa naljahammas? Kui sa just nalja ei teinud, siis palun ära ise katseta. Ei usu, et seletus sel korral aitaks.

[JoonasJoosep]

Aga äkki ilgud vähem ja jagad rohkem konstruktiivset tarkust, kui seda sul jagub ?

[Küülaline]

Kas need lambid on sul aku toitel, et + ja - ?
Sinu skeemi järgi, ükskõik kumba lüliti klahvi vajutada, lähevad mõlemad lambid korraga põlema.
Ei ole mitte spets ühe soonega juhe, vaid spets kolme soonega juhe harukarbist lülitisse.

[jorh]

http://www.elektriprojekt.ee/wp-content ... _RAUTA.pdf

Lk 2 on sinule vajalik skeem. Sellist lülitit nimetatakse grupilülitiks.

[dumbuser]

Eriliselt masendav juhtum.

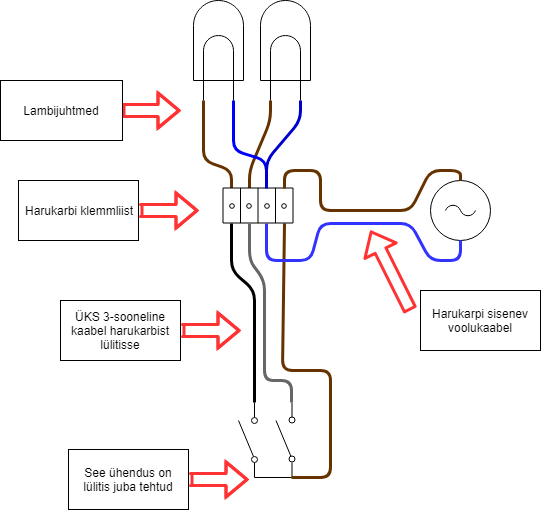

[Rabarebane]


[dumbuser]

Oli siis nüüd vaja seda või ? Kui oleks pildi peal lihtsalt klemmliist siis oleks kõik korras. Aga harukarbi klemmliist ... Seda enam igast poest ei leia.

[JoonasJoosep]

Aitäh Jorh ja Rabarebane !

[JoonasJoosep]

Üks asi veel.
Kas maandust üldse ei kasutata ?
Vool mis siseneb harukarpi on koos maandusega ning samuti Led riba toiteplokid (mida lüliti 1 ja 2 lülitab) on maanduse klemmidega.
Kummagi joonise peal pole seda aga märgitud.

Kas see on elementaarne, et veetakse otse läbi harukarbist, või seda ei ole vaja kasutadagi lampide puhul ?

[Küülaline]

Viimasel ajal harukarpe eriti ei kasutata, toide viiakse lülitisse ja sealt edasi valgustisse. Lülititel on topeltklemmid, et toidet ka edasi viia. Kui valgustil ja toiteplokkidel on maanduse klemmid, tuleb need muidugi maandusega ühendada.

[Külaline]

Lihtsalt märkusena, et nüüdsel ajal peab valgusti liinidel ka juba rkv ees olema

[Küülaline]

valgusti liinidel ka juba rkv ees olema

Esialgu küll ainult elumajade eluruumides.
