Pole see esimene teema kus hakkaja inimene on otsustanud oma ahju ise ehitada. Pole selleks tarvis mingit paberit, küll aga elementaarseid käelisi oskuseid ja seadusetundmist.
Nendele individuaalehitajatele soovitan ennast soovitada mõnele pottsepale abimeheks osalise tööajaga näiteks nädala jooksul, valides neile mõistetava ahju või pliidi ehituse. Siis ehk tekib ka taipamine, kust ja mida õppida. Valgustada võivad siiski vaid III taseme pottsepad. Meelehea peaks olema mõistetav ja kokkuleppeline.

[kaminahi]

Kui pottahju vaimustus oleks vilja kandnud ei oleks Tartu Keraamika oma tootmist lõpetanud. Vaatamata sellele, et plaanitud oli rahuldada Tartu vajadus vist 40 00 pottahju tarvis. Inimesed elavad jätkuvalt oma võimete, mitte kellegi unistuste tasemel. Õpiks elama ja ahjusi ehitama võimekuse järgi. Küll need ka arvutused ära kannataks kui projekteerida selleks õiged lähteandmed
PS Millest küll on välja rehkendatud, et meile sobivad vaid sakstemaa nipsahjud, mis on kõike muud, peale põhikütte "elementide". Ma saan aru müügifirmadest, teenistus, aga meil on kõige eesotsas pottseppade juhatus.

[keemik]

Läbi lillede mainiti, kordan üle: kahekivilõõr on liiga palju. Pliit ja ahi võiks minna eraldi lõõridesse.

Eks iseehitajate mure on see, et pole võtta head ahju projekti.Need, mis on üles joonistatud, ei vasta vajadusele ja paljud üles joonistatud projektid on ka puudustega nagu targemad on viidanud. Käeliste oskuste pealt on iga inimene ilmselt võimeline harjutamise tulemusel kive lõikama ja laduma, saab kasutada selleks ka abivahendeid. Mina näiteks korstnapitsi ladudes tegin endale seguvuugi saamisekse raketise. Panin selle laotud kivide peale (mis olid paigas), viskasin raketise segu täis, võtsin ära ja sain uue rea kivid suure kopsimiseta paika ja loodi, sest segupeenar oli juba loodis.

Siit vist on see mõte käbi käinud, et võiks ju mõni pottsepp pakkuda ahju projekteerimise teenust ja ehituse lõppedes ka ohutusnõuetele vastavuse hindamise teenust. Kuid seaduslikult on selle tegemine vist keeruline.

[Koit]

Tere.

Ahju-pliidi projekti kohta küsi infot: info@pottseppmeister.ee Lõõrid arvutame Austerlaste poolt väljatöötatud programmiga, mis tagab puhta põlemise. Välimine kiht tellija soovil pott- kivi- krohv- plaaditud, või nende kombinatsioon. Ahju sisu hetkel Wolfshöheri elementidest.

Lugupidamisega

Koit Koppel

[Peetripoeg]

Nagu korduvalt olen öelnud.Mõnikord on vaja astuda kaks sammu korraga ,et mitte sabas sörkida ja koguaeg tagantjärgi asju parendada ,kui võib kohe teha puhta põlemisega ahju.Ja õigete materjalidega.
Paraku.......liibatakse siin ühe mehe poolt ikka ühe sammu kaupa.Ka nii võib , aga mees sureb ühel päeval ära ,ahi aga jääb ,saastemaks turjal.Sellel Mehel aga veab,ei pea käima ilmas ringi ,silmad häbi täis ( lugupeetud Onu Bellat parafraseerides ).
Aga mida peavad tegema noored mehed - teotahtelised pottsepahakatised .
Ei pea olema prohvet ,et näha kuhu asjad liiguvad .Juba lammutatakse kümme aastat vanu maju ,et saada soojapidavus tänapäevaseks.Nii et läheme uuele ringile........Aga nii on see koguaeg olnud.
Mina ei soovi sabas sörkida ja ei soovita seda ühelegi ahjuehitajale.
Nagu me kõik siin näinud oleme( EPA ahjulabori näitel ) Teeb ahjuehituses põlemiskvaliteedi kindlaks püstolilaadne ese.Ja praegu ( ehteestlaslikult ) kontrollitaksegi austerlaste programmi vastavust tegelikkusele.Igati kiiduväärt ettevõtmine .Ega muidu meid,umbusklikke eestlasi ,ju muudmoodi ei veena.

[Andrus Schults]

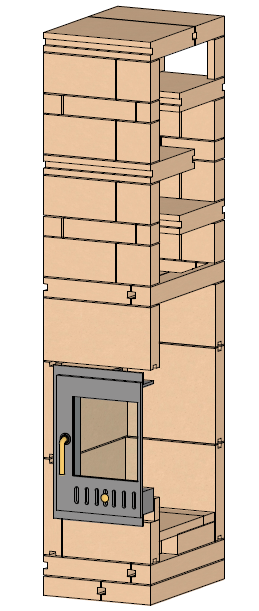

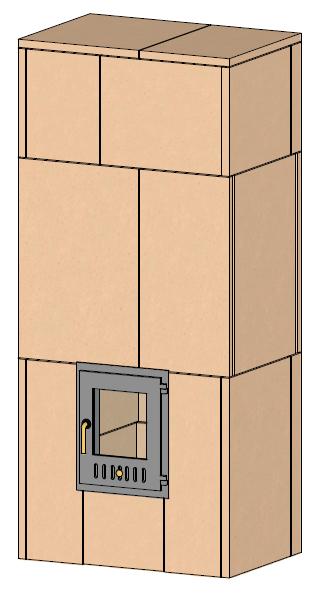

HBO+ šamotist ahju projekt.

[keemik]

Väga uhke.

Aga sooviks teada selle ahju massi. Samuti seda, kui palju puid saab selles ahjus korraga põletada. Kes on veidi eeltööd teinud, oskab siit välja arvutada selle, kui suure ruumi, mille soojavajadus on 50 W ruutmeetri kohta tunnis -25 kraadi õues oleva temperatuuri korral, see ahi ära kütab. Veelgi enam huvitab see, et kui palju sellise ahju ehituseks vajalikud asjad maksma lähevad (umbkaudu, viimistlust ärme vaata).

[kaminahi]

.
Nagu me kõik siin näinud oleme( EPA ahjulabori näitel ) Teeb ahjuehituses põlemiskvaliteedi kindlaks püstolilaadne ese.Ja praegu ( ehteestlaslikult ) kontrollitaksegi austerlaste programmi vastavust tegelikkusele.Igati kiiduväärt ettevõtmine .Ega muidu meid,umbusklikke eestlasi ,ju muudmoodi ei veena.

Eks su ülesastumine oli kõik huvitav, aga see püstolijutt, see on ikka üle kõige põnevik. Kui avaldab visuaalset muljet, siis loomulik. Aga kui roomad veel kümme sammu, siis saad järjele, kuidas tegelikult on.

[Koit]

Programm arvutab ahju suuruse ja lõõride pikkuse vastavalt vajadusele, selleks, et arvutada on vaja päris palju andmeid, alates korstna parameetritest ja lõpetades põlemisõhu võtuga (kas õuest, või ruumist). Samuti vaja teada salvestuskestvust, milleks võib olla 6-24 tundi. Ahju mass sõltub vajamineva puidu kogusest (100-120 kg salvestavat massi 1 kg puidle), mis omakorda sõltub salvestusajast. Lõpuks saab välja trükkida ahju dokumentatsiooni, kus kõik kirjas alates kolde seina paksusest kuni korstna otsa pinnatemperatuurini. Kogu see asi töötab siis ja ainult siis, kui on jälgitud programmis ettenähtud mõõte. Programmiga ei saa arvutada restkoldega kütteseadmeid, kuna see on tehtud EN 15544 järgi.

Lugupidamisega

Koit Koppel

[kaminahi]

Tere.

Ahju-pliidi projekti kohta küsi infot: info@pottseppmeister.ee Lõõrid arvutame Austerlaste poolt väljatöötatud programmiga, mis tagab puhta põlemise. Välimine kiht tellija soovil pott- kivi- krohv- plaaditud, või nende kombinatsioon. Ahju sisu hetkel Wolfshöheri elementidest.

Lugupidamisega

Koit Koppel

Näita siis välja. On midagi ka sündinud või ...

[kaminahi]

Programmiga ei saa arvutada restkoldega kütteseadmeid, kuna see on tehtud EN 15544 järgi.

Lugupidamisega

Koit Koppel

Millega see Koidu projekteeritud EN restita kolle :



ületab restiga kollet:



või poole restiga kollet:

[kaminahi]

HBO+ šamotist ahju projekt.

viewtopic.php?f=1&t=43317&start=25#p243019

Ja see on programmeeritud, EN 15544 No ega ei saa ka seda uskuda... ehk mis on kolde mõõdud, lõõristiku pikkus....

[kaminahi]

http://www.raidkivi.ee/images/stories/t ... elised.pdf

Saksa õige tule lingilt on siis võimalik tutvuda ka kolderesti objektiivsete eelistega.

[Andrus Schults]

See ahi sai sellel kevadel Tartus läbi viidud Wolfshöheri koolituse käigus koos pottseppadega kahe päeva jooksul valmis ehitatud ja ka ära viimistletud. Ahi on Tähe 127 koolituskeskuses jätkuvalt paigas ja huvilised saavad kindlasti temaga tutvuda. Ahi on ühendatud ka korstnaga, nii et võimalk kütta, mõõta andmeid jne.

[kaminahi]

Teeme nii siis , et laome sinna Tähe tänavale selle valge ahju kõrvale kahe päevaga veel ühe valge ahju mis on samas mõõdus ja siis võrdleme neid samal joonel. Teeme ära.
Ma palun pakkumist võtta tõsiselt. Projekt on minu poolt.

[Andrus Schults]

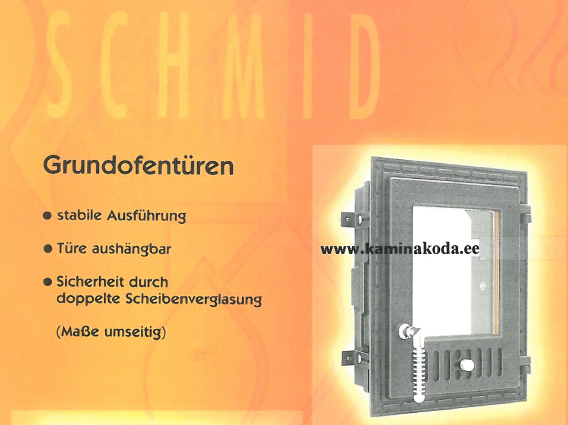

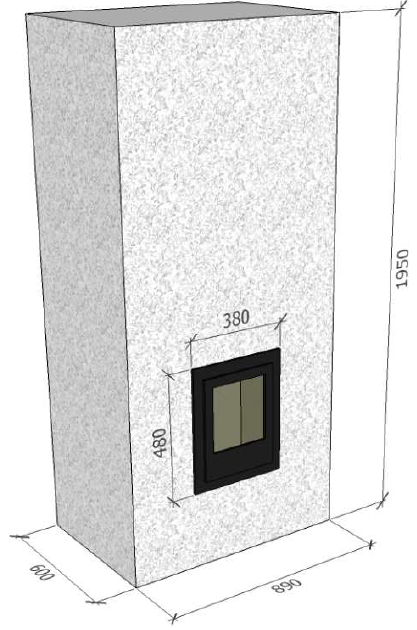

Selle "DANIEL" ahju ehitusmaterjalide maksumus kokku on 2150EUR`i. Selle hinna sees on siis ka ref: 66/9240.1570 ahjuuks Schmid 380x480mm topeltklaas hinnaga 468 eurot.

[keemik]

Mis on selle ahju mass, kui palju võib korraga põletada? Kas ei ole restkoldega?

Kaminahi, kas sa teeksid sama raha eest (materjalid), arvestame, et tööraha on teil Andrusega sama suur (mis ei pruugi nii olla, sest tellisahi on töömahukam) suurema puudekogusega opereeritava ja raskema ahju? Muidugi restkoldega ja lisaõhuavadega kolde kõrgemas osas.

[kaminahi]

Ma olen teinud pakkumise selle Danieli kõrvale ehitada Kaminahi
Siis paistab, mis on mida väärt.

[kaminahi]

Programmiga ei saa arvutada restkoldega kütteseadmeid, kuna see on tehtud EN 15544 järgi.

Lugupidamisega

Koit Koppel

Millega see Koidu projekteeritud EN restita kolle :



ületab restiga kollet:



või poole restiga kollet:

Mul oli küsimus, aga keegi ei vasta

PS

Esimese kolde ehitasid Koidu õpilased, viimase minu omad. Mida ma valesti õpetasin ja mida häbenema pean?
Keskmisegi kolde on ehitanud eestlased.

[kaminahi]

HBO+ šamotist ahju projekt. viewtopic.php?f=1&t=43317&start=25#p243019

Mina saan jooniselt lõõristiku pikkuseks 1730 mm. Kas on mõtet edasi EN arvutustest mis annab 3488 mm
Euroteadur Leevi liitis oma EN-i arvutusele kasuteguri saamiseks poole juurde. Et siis 6000mm

Müüge oma tilu-lilu ahjusi aga ärge tulge kaklema nendega.

[Andrus Schults]

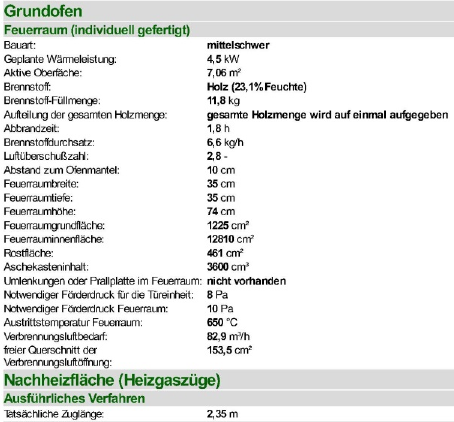

Ahjumeister Daniel Reisinger Wolfshöher Tonwerkest kes selle ahju projekteeris saatis meile loomulikult ka kõik andmed mida pottsepp Saksamaal ahju kohta kliendile väljastab. Ka kasutavad nad saksas DIN EN 13384-1 programmi: http://www.youtube.com/watch?v=2aHH02Hw9QI

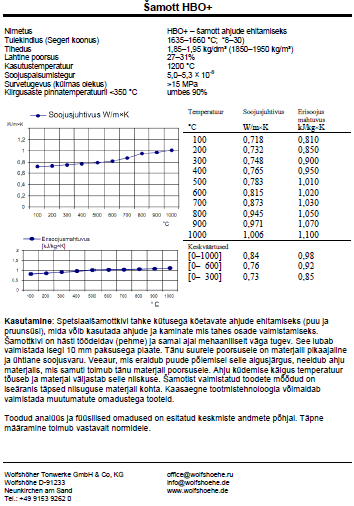

Keskmine eestlase elamispind jääb alla 50m2! Sellest asjaolust lähtuvalt valisime ka koolituse ahju. Kui me oleks eesmärgiks seadnud 100m2 ja rohkem kütmise, siis loomulikult oleks ka ahi suurem, võimsam jne tulnud. Selle ahju projekti ja lähteandmeid saab iga asjast huvitatud pottsepp alati kasutada ja ka on ehitusaeg 2 tööpäeva nagu varem juba öeldud. Ka on ahi ehitatud väga kvaliteetsest vaid ahju ehitamiseks toodetud HBO+ šamottidest. Kindlasti tasub lisaks küsida küsimusi pottseppadelt kes sellel kaks päeva kestnud koolitusel kohal olid ja sellise ahju juba ka klientidele ehitanud?

[kaminahi]

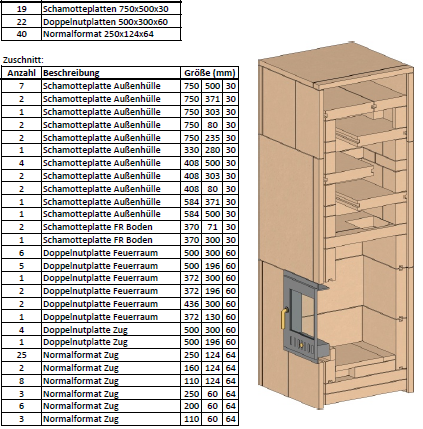

Ja ahju kaalu võib iga huviline välja arvutada materlali listi järgi
Ei ole lihtsalt võimalik uskuda kõiki neid kauneid numreid. No mida nalja
Aktiivne pind on 6,345 m2. Kui liita ka põhjapindala, jääb ikka dokumendis olevast 7,06-st puudu.
Ühe ruudu küttevõimsus 0,7092 kW. Super
Sealjuures ahju külgpinnad 10 cm õhkvahega.
Mina tean, et lõõri pikkust mõõdetakse mööda lõõride keskjoont. Kuidas küll mahtus sellele joonele 2,35 m ?
Aga rehkendades kolde mõõtude järgi saaks EN vajalikuks vastuseks ikkagi 3,31m. Ehk 140 % rehkendatust ja minu poolsest rehkendusest üle 200% . Milline usutavus ja jõud !!! Koit rehkendas alles hiljuti puuhalgudega, nüüd ka teadur valmis. Temagi valdab meil programme

[kaminahi]

Andrus, äri teeme edasi aga ma valesi ei usu. Liiga kommertslikud
Mina saan ahju massiks 0,4540289 x 1,9 mis teeb 862,65491 kg. Siia liidame segu, krohvi, tapiliistud ja ukse ja ma kardan , et ikka on alla tonni. Kuidas sa seletad seda keskmisele eestlasele
Kui see ahjuke tõesti kütab kaheksa tundi arvutatud võimsusega 4,5 kW, siis ongi võhm nullis ja seega on tarvis seda kütta elumajas kolm korda ööpäevas.Tuhk välja puud sisse, tuhk välja puud sisse ja tuhk välja puud sisse. Kesmine eestlane vist juba muigab Mäletan muidugi hiljutist aega kui lubati kogu elamu küte lahendada õhkütte kaminakesega. Uhked programmlehed olid kaminatel vahel.
Õhu müümisele viitab kõige ilmekamalt ehk seegi, et napilt üle ühe kuupmeetrise mahuga ahi on ehk napilt tonn. Minu pakutud samas mõõdus tellisahi kaaluks üle 50% rohkem., materjal üle poole odavam ja ahju edasisele kasutusheadusele ei oma mingit tähtsust, kas ahi ehitati kahe päeva või kahe kuuga.

[Andrus Schults]

Ahju kaalu saab jah iga pottsepp kergesti ise Wolfshöher Tonwerke materjalide puhul välja arvutada. Aga eks ma teen selle töö seekord ise ära.
HBO+ voodri plaadid 19x19,80kg= 376,20kg
HBO+ šamottplokid 22x16kg= 352kg
HBO+ tellised 40x3,75kg= 150kg
Ahjusegud kiire Universal HM ja Universal HKM ning valge krohv ca 100kg

Seega ahju kogumass 978,20kg pluss Schmidi ukse kaal 22,8kg KOKKU 1001kg.

Minu meelest tegemist ideaalse ahjuga mida pottsepp saab pakkuda kliendile võrdluses mõne ehituskaupluses müüdava tehaseahjuga. Õhuvahet saab ju pottsepp vastavalt kliendi vajadustele ise muuta. Umbkoldega ahjus saab klient alati vajadusel ahjukartuleid ja liha küpsetada ilma, et peaks eraldi küpsetusahju ehitama jne, jne.

[kaminahi]

Noh, Andrus, kui sinu kommertskombel ka ehitusel giljotiiniga lõigatud jäägid valmis ahju massi arvestada, siis on naksti tonn käes ja kartulid ka ahjus
Aga kuidas see lõõristikuke ikka nii pikaks mõõdetud sai Kus mina ligi meetrise vea tegin
